跟着官方学Atom(二)核心板对比及分析

        IntoRobot Atom是一款小尺寸、双CPU设计、软硬件开源、代码完美兼容Arduino和STM32系列开发板, 近乎零成本移植。本帖主要分为2部分，一是与其他板卡的对比分析，二是简析Atom核心板的板载资源。

一板卡对比

（一）与国外开源硬件Arduino Yun的对比

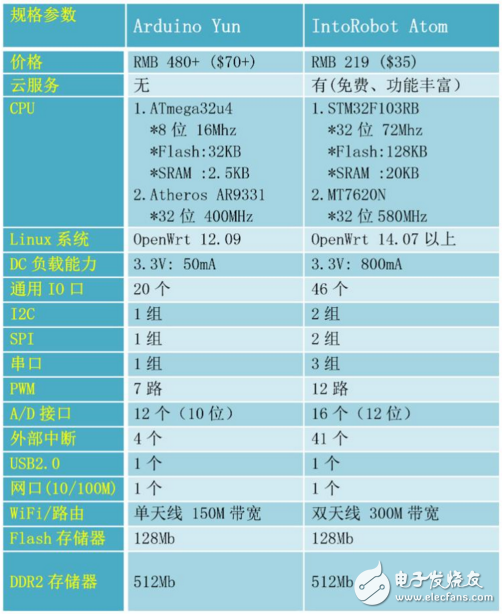

        Arduino的出现，开创了硬件的新**：硬件开源时代的到来，而第一款带有WiFi网络的Arduino开发板，就是Arduino Yun，具体的参数如下图所示，右侧是IntoRobot Atom的配置参数，从对比中，似乎IntoRobot Atom是一款物美价廉的开发模块，处处都胜于Arduino Yun，但一款开源硬件的流行，最大的还是技术支持，开源社区的推动，以及各大创客也好，玩家也罢的“厚爱”。期待着IntoRobot Atom能够真正“崛起”。

（二）与国内开源硬件庆科，云智易，机智云，Tisan等的对比

        下图是有关庆科，云智易，机智云，Tisan和Atom的板载图。

   从图中，不难看出：

1 机智云和庆科通过扩展槽，扩展了常用的传感器；云智易和Tisan板载了传感器，而Atom没有传感器

2 从芯片的结构看，机智云，庆科，云智易都是WiFi模块和STM32芯片控制，Tisan只是一块ESP8266，而Atom使用了MT7620和STM32

3 从编程的角度看，机智云，庆科，云智易都只是实现STM32的编程，在IED环境下；而Tisan和Atom是在线编程

4 从源码的开放度看，个人感觉云智易和机智云相似，但机智云的代码更为完善，代码的格式更容易看懂；庆科的较复杂，因为它支持自己的操作系统MiCO，需要自行研究，Tisan在线创建，IDE修改；Atom提供了丰富的模块化示例库

5 从社区的支持度来看，云智易，Tisan好像还没有自己的社区，机智云，庆科、Atom都有自己的社区，当然了，他们都有自己的QQ交流群

对比分析，就写到这里吧

二板载资源

1 从整体上来看，Atom 硬件主要包括MT7620N、STM32F103RBT6、DDR2、Flash、USB接口、电源系统等。

2 从局部上来看，它包括了丰富的接口，CAN，USB，SPI，UART，I2C，网口，数字引脚，模拟引脚，调试引脚等。如下图所示

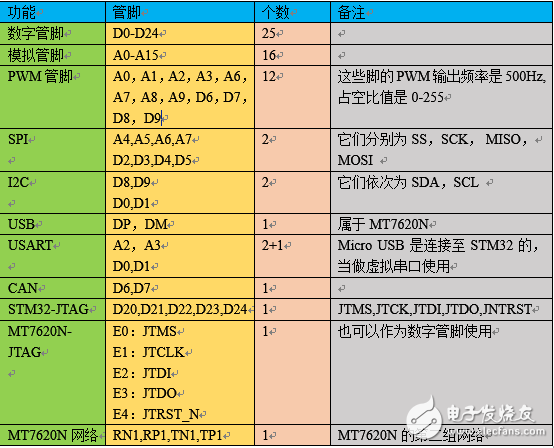

从上图分析中，可得出如下的结果

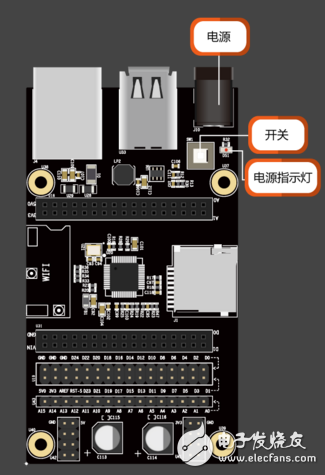

3 Atom扩展板，IntoRobot为Atom设计了扩展板，如下图所示，把Atom的GPIO、USB以及网络接口都转接出来了，方便用户实现更多的功能。如果再加几个传感器就更好了！

本帖到此结束，下一篇计划认识一下Atom这块核心板到底有那些功能
