ds18b20在液晶上不能显示温度，求高手看看程序有问题没。
void delay_18B20(unsigned int i)//延时1微秒
{
while(i--);
}
void ds1820rst() //ds1820复位
{
unsigned char x=0;
DQ = 1; //DQ复位
delay_18B20(4); //延时
DQ = 0; //DQ拉低
delay_18B20(100); //精确延时大于480us
DQ = 1; //拉高
delay_18B20(40);
}
uchar ds1820rd() //读数据
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; //给脉冲信号
dat>>=1;
DQ = 1; //给脉冲信号
if(DQ)
dat|=0x80;
delay_18B20(10);
}
return(dat);
}
void ds1820wr(uchar wdata) //写数据
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0;
DQ = wdata&0x01;
delay_18B20(10);
DQ = 1;
wdata>>=1;
}
}
read_temp() //读取温度值并转换
{
uchar a,b;
ds1820rst();
ds1820wr(0xcc); //跳过读序列号
ds1820wr(0x44); //启动温度转换
ds1820rst();
ds1820wr(0xcc); //跳过读序列号
ds1820wr(0xbe);//读取温度
a=ds1820rd();
b=ds1820rd();
tvalue=b;
tvalue<<=8;
tvalue=tvalue|a;
if(tvalue<0x0fff)
tflag=0;
else
{
tvalue=~tvalue+1;
tflag=1;
}
tvalue=tvalue*(0.625);//温度值扩大10倍，精确到1位小数
return(tvalue);
}
/*******************************************************************/
void ds1820 disp() //温度值显示
{
uchar flagdat;
disdata[0]=tvalue/1000+0x30; //百位数
disdata[1]=tvalue%1000/100+0x30; //十位数
disdata[2]=tvalue%100/10+0x30; //个位数
disdata[3]=tvalue%10+0x30; //小数位
if(tflag==0)
flagdat=0x20; //正温度不显示符号
else
flagdat=0x2d; //负温度显示负号:-
if(disdata[0]==0x30)
{
disdata[0]=0x20; //如果百位为0，不显示
if(disdata[1]==0x30)
{
disdata[1]=0x20; //如果百位为0，十位为0也不显示
}
}
write_add(0x80+0x40+8);
write_date(flagdat); //显示符号位
write_add(0x80+0x40+9);
write_date(disdata[0]); //显示百位
write_add(0x80+0x40+10);
write_date(disdata[1]); //显示十位
write_add(0x80+0x40+11);
write_date(disdata[2]); //显示个位
write_add(0x80+0x40+12);
write_date(0x2e); //显示小数点
write_add(0x80+0x40+13);
write_date(disdata[3]); //显示小数位
write_add(0x80+0x40+14);
write_date(0xdf); //显示"。"
write_add(0x80+0x40+15);
write_date(0x63); //显示"c"
}
void init_info(void)
{
write_add(0x80+0x00+0);
for(i=0;i<14;i++)
{
write_date(stuinfo1[i]);
delay(5);
}
write_add(0x80+0x40+0);
for(i=0;i<14;i++)
{
write_date(stuinfo2[i]);
delay(5);
}
}
显示情况
求高手指教，感恩不尽！
复位主机拉低的时间太短了
时序错误，你可以试一下这个程序
晶振22.1184M，，，如果你的晶振是11M的话就把延时都除以2
/************************************************/
//延时函数
/************************************************/
void delay(unsigned int k)
{
while(k--);
}
/************************************************/
//复位
/************************************************/
void DS18B20_res(void)
{
DQ=1;
delay(1);
DQ=0;
delay(660);
DQ=1;
while(DQ);
delay(660);
DQ=1;
}
/************************************************/
//读一个字节
/************************************************/
ReadOneChar(void)
{
unsigned char i,dat;
DQ=1;
delay(1);
for(i=8;i>0;i--)
{
DQ=0;
delay(1);
DQ=1;
dat>>=1;
delay(11);
if(DQ)
dat|=0x80;
delay(68);
DQ=1;
delay(1);
}
return(dat);
}
/************************************************/
//写一个字节
/************************************************/
void WriteOneChar(unsigned char dat)
{
unsigned int a=0;
for(a=8;a>0;a--)
{
DQ=0;
DQ=dat&0x01;
delay(74);
DQ=1;
dat>>=1;
delay(1);
}
delay(65);
}
正在学习中..
怎么改?仿真时都能出来，在测试模块上也能显示出来。但是在我们的电路板上不能显示
仿真时也能成功，在基本模块上测试也能正常显示，我们的程序应该没什么错误，用的是11M的晶振
小编的意思是已经得到温度了没显示还是你18B20根本就没有被驱起来。
你都发现程序没有问题那就是硬件的问题了?！

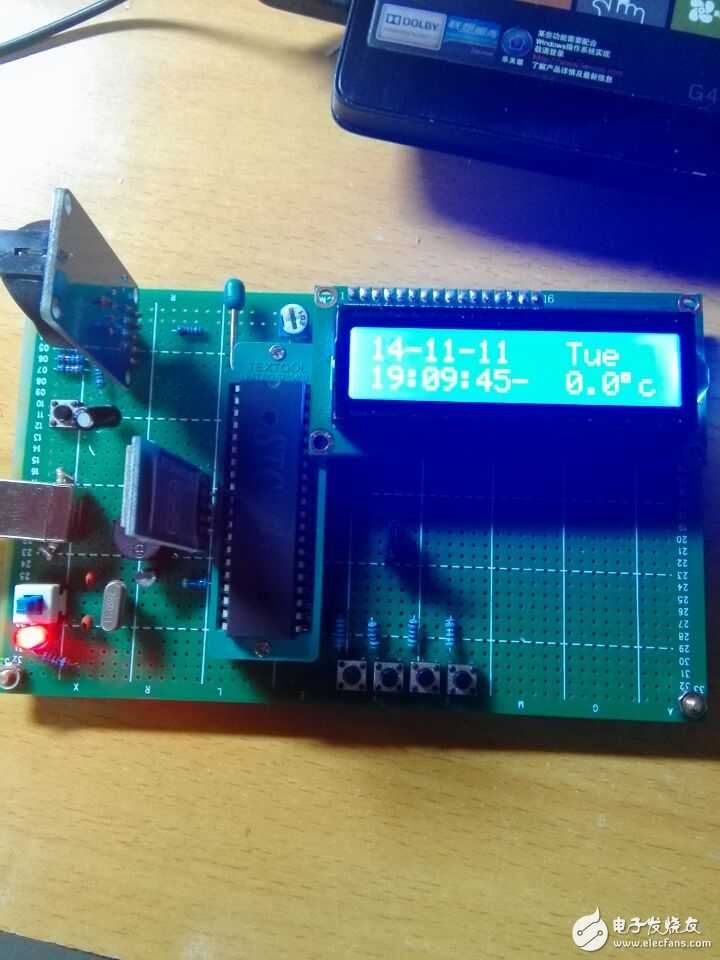

你看我附带的那张图在1602上温度显示的是0.0℃,但是硬件电路什么的应该怎么处理?
小编用示波器看看，
另外，小编研究过你的延迟函数没有，准确吗?这玩意对时序要求也满高的
受益了,一直调试不出来,还以为是硬件问题.
你的问题解决了吗
