H5815D20A单片机怎样下载程序

时间:10-02 整理:3721RD 点击:


ICP(在电路编程) FLASH 编程

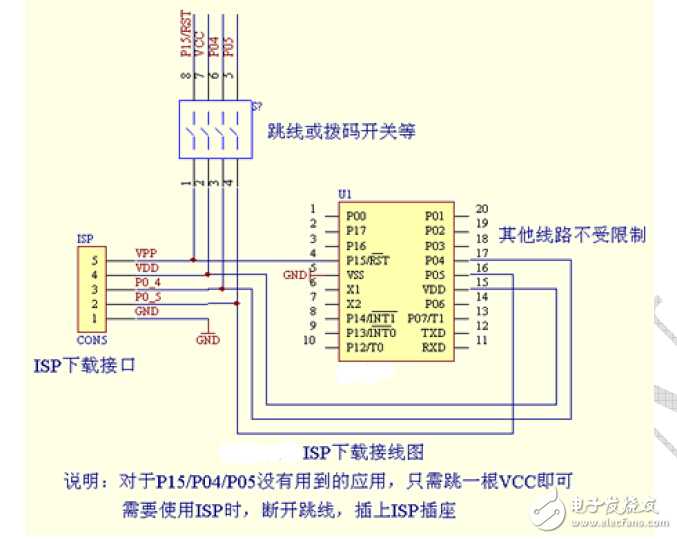

用户使用ICP 工具,用户必须在设计应用电路的时候注意P1.5,P0.4 和P0.5 以供ICP 工具使用,如下图。
在使用ICP 工具烧录程序时,会被拉高(电压~10.5V),并且保持这样高的电压来更新代码、数据和配置,在编
程结束后P1.5 上的高电压解除。因此使用ICP 工具烧写程序时,建议关闭系统板上的电源,在烧录结束时再上
电。在进入ICP 编程模式后,所有的引脚都被设置成准双向模式,并且输出“1”电平。

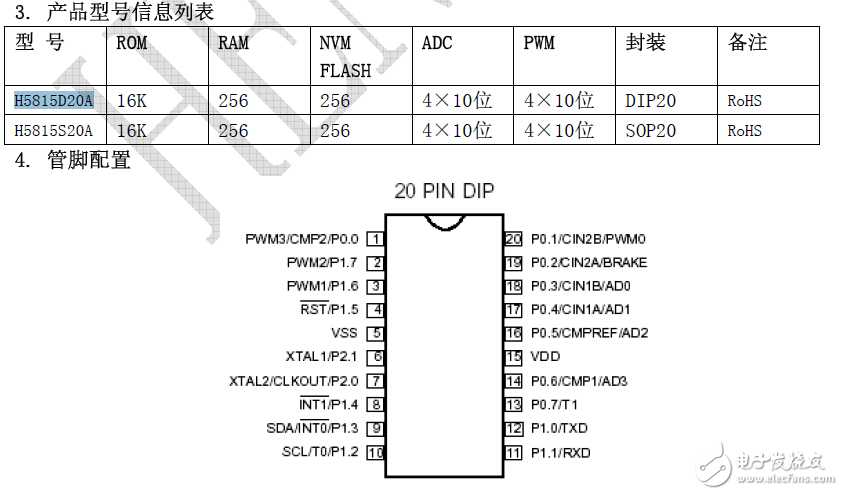

H5815系列支持两个Flash EPROM 区域,分别为:16K 字节的AP Flash EPROM 和256 字节NVM 数据存储器。在
ICP 模式下可以分别更新AP Flash EPROM 中的代码或256 字节的NVM 数据。


这是手册上的说明,我着实看不懂!求高手看看!
手上有JLINK,串口线看能不能用来下载!

ISP下载的···
