第二帖 硬件介绍

本帖介绍此次学习板的硬件情况：
适用于：R8C 1B群单片机
R8C 1B单片机性能参见芯片手册
学习板实现如下功能：
1、可以通过E8A进行仿真
2、可以通过串口仿真
3、串口一：MAX232串口+DB9插座【可以选择UART0\UART1】
4、串口二：使用PL2303+MiniUSB插座，实现USB转串口。
5、通过USB供电，配套DC5电源插座 ，外接电源增加1117-5，无桥堆。
6、MCU:R5F211B4，封装：SSOP20
7、12MHz晶振可选【串口仿真必须要用此晶振】，可以使用FT232RL提供12M时钟
8、轻触按键4个，接按键中断引脚
9、复位按键1个
10、电位器一个，用于AD实验，5V基准。
11、有源蜂鸣器一个
12、LED，每个IO一个LED，除晶振的两个IO外。
13、电源指示LED
14、所有IO引出2.54间距插针，配合杜邦线使用
16、串口MAX232和USB转串口可以脱离出来单独使用。

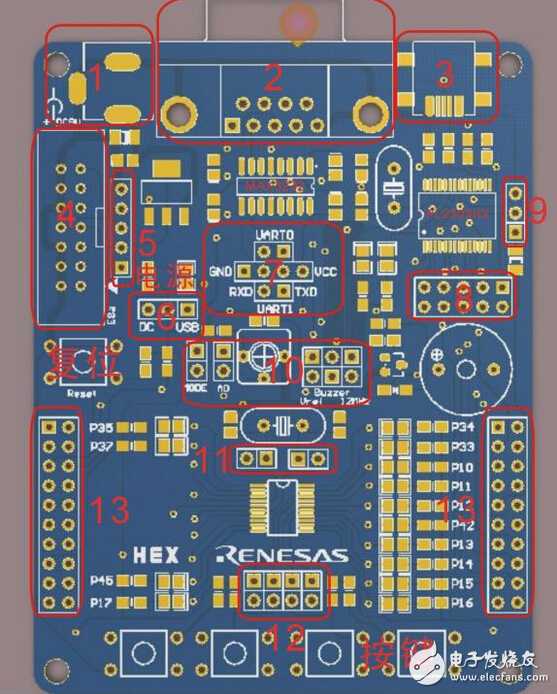

PCB说明：
1、  DC电源输入，输入必须为直流5V至9V，正负极请注意标示。
2、  串口插座，连接PC串口，使用直连线。
3、  USB接口，使用常用的MiniUSB连接线
4、  E8a仿真器接口
5、  GND  MODE  VDD  RESET  GND简易调试接口
6、  电源选择，如果使用E8a供电，不需要选择，使用USB供电，跳线到USB，使用DC直流供电，跳线到DC
7、  UART接口，
UART0连接到MCU的UART0
UART1连接到MCU的UART1
GND  RXD  TXD  VCC连接到MAX3232和PL2303
串口仿真时使用UART1
调试UART0用户串口程序时，使用UART0
8、  USB转串口的全功能UART接口，包括RTS CTS 等信号。
9、  USB转串口的3.3V电平或则5V电平输出的选择
10、              MODE    串口调试时此处短路，脱机运行断开
AD             短路时电位器的模拟电压连接到MCU的AN0
Vref           使用AD端口时，必须短路，提供参考电压
Buzzer      短路时，蜂鸣器连接到Tzout接口
12M     普通用户请断开，使用FT232RL的用户可以使用此处提供MCU的时钟
11、20M晶振选择，两个跳线请同时操作
12、按键选择，短路，4个按键连接到4个可以按键中断的引脚
13、MCU的所有IO端口，顺序和MCU的脚顺序相同

【注意】P12和P42丝印反了
