第20章 MatrixFunctions的使用（二）

    本期教程主要讲解矩阵运算中的放缩，乘法和转置。

    20.1 矩阵放缩MatScale

    20.2 矩阵乘法MatMult

    20.3 转置矩阵MatTrans

    20.4 总结

20.1  矩阵放缩 MatScale
20.1.1  arm_mat_scale_f32

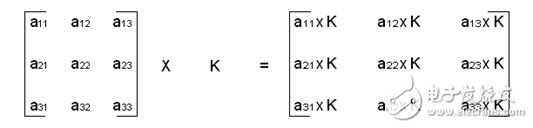

公式描述：

函数定义如下：

arm_status arm_mat_scale_f32(

  const arm_matrix_instance_f32 * pSrc,

  float32_t scale,

  arm_matrix_instance_f32 * pDst)

参数定义：

[in]       *pSrc   points to input matrix structure

[in]       scale   scale factor to be applied

[out]      *pDst  points to output matrix structure

return    The function returns either<code>ARM_MATH_SIZE_MISMATCH</code>

函数定义如下：

arm_statusarm_mat_scale_q31(

  const arm_matrix_instance_q31 * pSrc,

  q31_t scaleFract,

  int32_t shift,

  arm_matrix_instance_q31 * pDst)

参数定义：

[in]      *pSrc      points to input matrix

[in]      scaleFract  fractional portion of the scale factor

[in]      shift       number of bits to shift the resultby

[out]    *pDst      points to output matrix structure

return     The function returns either

注意事项：

1.    两个1.31格式的数据相乘产生2.62格式的数据，最终结果要做偏移和饱和运算产生1.31格式数据。

2.    定点数的最终放缩比例计算是：scale = scaleFract *2^shift.

函数定义如下：

arm_statusarm_mat_scale_q15(

  const arm_matrix_instance_q15 * pSrc,

  q15_t scaleFract,

  int32_t shift,

  arm_matrix_instance_q15 * pDst)

参数定义：

[in,out] *S         pointsto an instance of the floating-point matrix structure.

[in]     nRows   number of rows in the matrix.

[in]     nColumns number of columns in thematrix.

[in]     *pData     points to the matrix data array.

注意事项：

1.    两个1.15格式的数据相乘产生2.30格式的数据，最终结果要做偏移和饱和运算产生1.15格式数据。

2.    定点数的最终放缩比例计算是：scale = scaleFract *2^shift.

实验目的：

1. 学习MatrixFunctions中矩阵的放缩

实验内容：

       1. 按下按键K1, 串口打印函数DSP_MatScale的输出结果

实验现象：

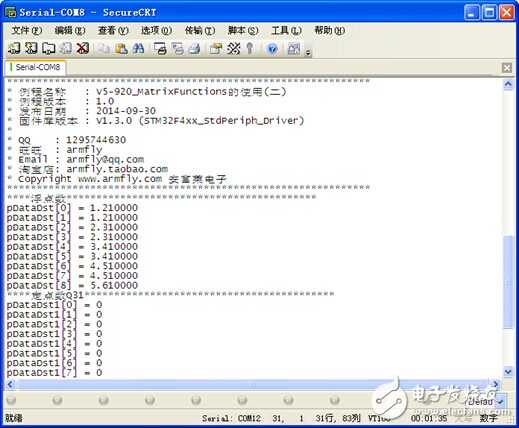

       通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DSP_MatScale

4. *    功能说明: 矩阵放缩

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatScale(void)

10. {

11.      uint8_t i;

12.

13.      /****浮点数数组******************************************************************/

14.      float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

15.      float32_t scale = 1.1f;

16.      float32_t pDataDst[9];

17.

18.      arm_matrix_instance_f32 pSrcA; //3行3列数据

19.      arm_matrix_instance_f32 pDst;

20.

21.      /****定点数Q31数组******************************************************************/

22.      q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

23.      q31_t scaleFract = 10;

24.      int32_t shift = 0;

25.      q31_t pDataDst1[9];

26.

27.      arm_matrix_instance_q31 pSrcA1; //3行3列数据

28.      arm_matrix_instance_q31 pDst1;

29.

30.      /****定点数Q15数组******************************************************************/

31.      q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

32.      q15_t scaleFract1 = 10;

33.      int32_t shift1 = 0;

34.      q15_t pDataDst2[9];

35.

36.      arm_matrix_instance_q15 pSrcA2; //3行3列数据

37.      arm_matrix_instance_q15 pDst2;

38.

39.      /****浮点数***********************************************************************/

40.      pSrcA.numCols = 3;

41.      pSrcA.numRows = 3;

42.      pSrcA.pData = pDataA;

43.

44.      pDst.numCols = 3;

45.      pDst.numRows = 3;

46.      pDst.pData = pDataDst;

47.

48.      printf("****浮点数******************************************\r\n");

49.      arm_mat_scale_f32(&pSrcA, scale, &pDst);

50.      for(i = 0; i < 9; i++)

51.      {

52.          printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

53.      }

54.

55.

56.      /****定点数Q31***********************************************************************/

57.      pSrcA1.numCols = 3;

58.      pSrcA1.numRows = 3;

59.      pSrcA1.pData = pDataA1;

60.

61.      pDst1.numCols = 3;

62.      pDst1.numRows = 3;

63.      pDst1.pData = pDataDst1;

64.

65.      printf("****定点数Q31******************************************\r\n");

66.      arm_mat_scale_q31(&pSrcA1, scaleFract, shift, &pDst1);

67.      for(i = 0; i < 9; i++)

68.      {

69.          printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

70.      }

71.

72.      /****定点数Q15***********************************************************************/

73.      pSrcA2.numCols = 3;

74.      pSrcA2.numRows = 3;

75.      pSrcA2.pData = pDataA2;

76.

77.      pDst2.numCols = 3;

78.      pDst2.numRows = 3;

79.      pDst2.pData = pDataDst2;

80.

81.      printf("****定点数Q15******************************************\r\n");

82.      arm_mat_scale_q15(&pSrcA2, scaleFract1, shift1, &pDst2);

83.      for(i = 0; i < 9; i++)

84.      {

85.          printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

86.      }

87. }

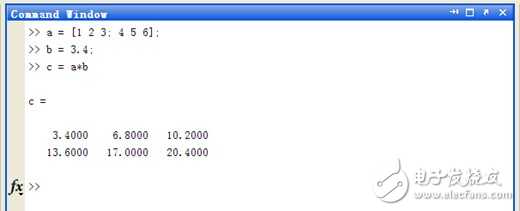

1.    下面通过matlab来实现矩阵的放缩：

20.2  矩阵乘法 MatMult
20.2.1  arm_mat_mult_f32

公式描述：

函数定义如下：

arm_statusarm_mat_mult_f32(

  const arm_matrix_instance_f32 * pSrcA,

  const arm_matrix_instance_f32 * pSrcB,

  arm_matrix_instance_f32 * pDst)

参数定义：

[in]       *pSrcA  points to the first input matrixstructure

[in]       *pSrcB  points to the second input matrixstructure

[out]      *pDst  points to output matrix structure

return     The function returns either

注意事项：

1.    两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

函数定义如下：

arm_statusarm_mat_mult_q31(

  const arm_matrix_instance_q31 * pSrcA,

  const arm_matrix_instance_q31 * pSrcB,

  arm_matrix_instance_q31 * pDst)

参数定义：

[in]    *pSrcA  points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]  *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    两个1.31格式的数据相乘产生2.62格式的数据，最终结果要做偏移和饱和运算产生1.31格式数据。

2.    两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

函数定义如下：

arm_statusarm_mat_mult_q15(

  const arm_matrix_instance_q15 * pSrcA,

  const arm_matrix_instance_q15 * pSrcB,

  arm_matrix_instance_q15 * pDst,

  q15_t * pState CMSIS_UNUSED)

参数定义：

[in]     *pSrcA   points to the first input matrixstructure

[in]     *pSrcB  points to the second input matrixstructure

[out]   *pDst    points to output matrix structure

[in]        *pState  points to the array for storing intermediateresults

return               The function returns either

注意事项：

1.    两个1.15格式数据相乘是2.30格式，函数的内部使用了64位的累加器，那个就是34.30格式，最终结果将低15位截取掉并作饱和处理为1.15格式。

2.    两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

函数定义如下：

arm_statusarm_mat_mult_fast_q31(

  const arm_matrix_instance_q31 * pSrcA,

  const arm_matrix_instance_q31 * pSrcB,

  arm_matrix_instance_q31 * pDst)

参数定义：

[in]    *pSrcA  points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]  *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    两个1.31格式的数据相乘产生2.62格式的数据，最终结果要做偏移和饱和运算产生1.31格式数据。

2.    两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

3.    函数arm_mat_mult_fast_q31是arm_mat_mult_q31的快速算法。

函数定义如下：

arm_statusarm_mat_mult_fast_q15(

  const arm_matrix_instance_q15 * pSrcA,

  const arm_matrix_instance_q15 * pSrcB,

  arm_matrix_instance_q15 * pDst,

  q15_t * pState)

参数定义：

[in]     *pSrcA   points to the first input matrixstructure

[in]     *pSrcB  points to the second input matrixstructure

[out]   *pDst    points to output matrix structure

[in]        *pState  points to the array for storing intermediateresults

return               The function returns either

注意事项：

1.    两个1.15格式数据相乘是2.30格式，函数的内部使用了64位的累加器，那个就是34.30格式，最终结果将低15位截取掉并作饱和处理为1.15格式。

2.    两个矩阵M x N和N x P相乘的结果是M x P.（必须保证一个矩形的列数等于另一个矩阵的行数）。

3.    函数arm_mat_mult_fast_q15是arm_mat_mult_q15的快速算法。

实验目的：

1. 学习MatrixFunctions中矩阵乘法

实验内容：

       1. 按下按键K2, 串口打印函数DSP_MatMult的输出结果

实验现象：

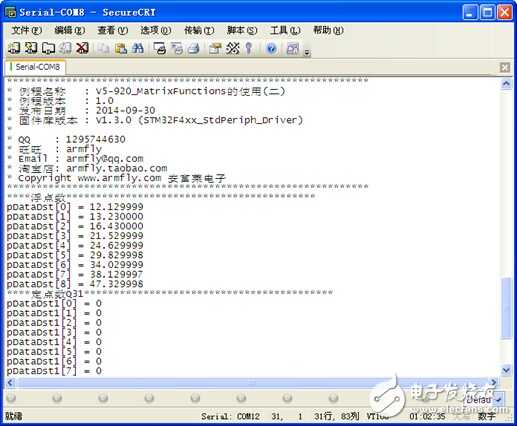

       通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DSP_MatMult

4. *    功能说明: 矩阵乘法

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatMult(void)

10. {

11.      uint8_t i;

12.

13.      /****浮点数数组******************************************************************/

14.      float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

15.      float32_t pDataB[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

16.      float32_t pDataDst[9];

17.

18.      arm_matrix_instance_f32 pSrcA; //3行3列数据

19.      arm_matrix_instance_f32 pSrcB; //3行3列数据

20.      arm_matrix_instance_f32 pDst;

21.

22.      /****定点数Q31数组******************************************************************/

23.      q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

24.      q31_t pDataB1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

25.      q31_t pDataDst1[9];

26.

27.      arm_matrix_instance_q31 pSrcA1; //3行3列数据

28.      arm_matrix_instance_q31 pSrcB1; //3行3列数据

29.      arm_matrix_instance_q31 pDst1;

30.

31.      /****定点数Q15数组******************************************************************/

32.      q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

33.      q15_t pDataB2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

34.      q15_t pDataDst2[9];

35.

36.      arm_matrix_instance_q15 pSrcA2; //3行3列数据

37.      arm_matrix_instance_q15 pSrcB2; //3行3列数据

38.      arm_matrix_instance_q15 pDst2;

39.      q15_t pState;

40.

41.      /****浮点数***********************************************************************/

42.      pSrcA.numCols = 3;

43.      pSrcA.numRows = 3;

44.      pSrcA.pData = pDataA;

45.

46.      pSrcB.numCols = 3;

47.      pSrcB.numRows = 3;

48.      pSrcB.pData = pDataB;

49.

50.      pDst.numCols = 3;

51.      pDst.numRows = 3;

52.      pDst.pData = pDataDst;

53.

54.      printf("****浮点数******************************************\r\n");

55.      arm_mat_mult_f32(&pSrcA, &pSrcB, &pDst);

56.      for(i = 0; i < 9; i++)

57.      {

58.          printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

59.      }

60.

61.      /****定点数Q31***********************************************************************/

62.      pSrcA1.numCols = 3;

63.      pSrcA1.numRows = 3;

64.      pSrcA1.pData = pDataA1;

65.

66.      pSrcB1.numCols = 3;

67.      pSrcB1.numRows = 3;

68.      pSrcB1.pData = pDataB1;

69.

70.      pDst1.numCols = 3;

71.      pDst1.numRows = 3;

72.      pDst1.pData = pDataDst1;

73.

74.      printf("****定点数Q31******************************************\r\n");

75.      arm_mat_mult_q31(&pSrcA1, &pSrcB1, &pDst1);

76.      arm_mat_mult_fast_q31(&pSrcA1, &pSrcB1, &pDst1);

77.      for(i = 0; i < 9; i++)

78.      {

79.          printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

80.      }

81.

82.      /****定点数Q15***********************************************************************/

83.      pSrcA2.numCols = 3;

84.      pSrcA2.numRows = 3;

85.      pSrcA2.pData = pDataA2;

86.

87.      pSrcB2.numCols = 3;

88.      pSrcB2.numRows = 3;

89.      pSrcB2.pData = pDataB2;

90.

91.      pDst2.numCols = 3;

92.      pDst2.numRows = 3;

93.      pDst2.pData = pDataDst2;

94.

95.      printf("****定点数Q15******************************************\r\n");

96.      arm_mat_mult_q15(&pSrcA2, &pSrcB2, &pDst2, &pState);

97.      arm_mat_mult_fast_q15(&pSrcA2, &pSrcB2, &pDst2, &pState);

98.      for(i = 0; i < 9; i++)

99.      {

100.          printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

101.      }

102.

103. }

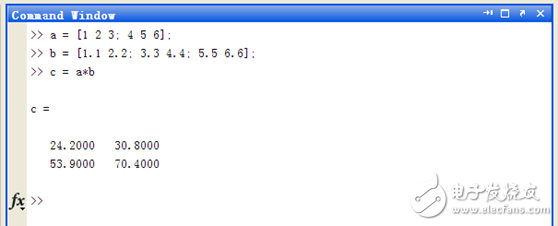

1.    下面通过matlab实现矩阵的乘法：

20.3  转置矩阵 MatTrans
20.3.1  arm_mat_trans_f32

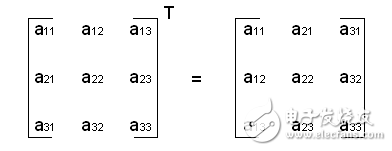

公式描述：

函数定义如下：

arm_statusarm_mat_trans_f32(

  const arm_matrix_instance_f32 * pSrc,

  arm_matrix_instance_f32 * pDst)

参数定义：

[in]   *pSrc  points to the input matrix

[out]  *pDst  pointsto the output matrix

return   The function returns either <code>ARM_MATH_SIZE_MISMATCH</code>

注意事项：

1.    矩阵M x N转置后是N x M。

函数定义如下：

arm_statusarm_mat_trans_q31(

  const arm_matrix_instance_q31 * pSrc,

  arm_matrix_instance_q31 * pDst)

参数定义：

[in]  *pSrc points to the input matrix

[out] *pDst points to the output matrix

return  Thefunction returns either <code>ARM_MATH_SIZE_MISMATCH</code>

注意事项：

1.    矩阵M x N转置后是N x M。

函数定义如下：

arm_statusarm_mat_trans_q15(

  const arm_matrix_instance_q15 * pSrc,

  arm_matrix_instance_q15 * pDst)

参数定义：

[in]  *pSrc points to the input matrix

[out] *pDst points to the output matrix

return  Thefunction returns either <code>ARM_MATH_SIZE_MISMATCH</code>

注意事项：

1.    矩阵M x N转置后是N x M。

实验目的：

1. 学习MatrixFunctions中的转置矩阵

实验内容：

       1. 按下按键K3, 串口打印函数DSP_MatTrans的输出结果

实验现象：

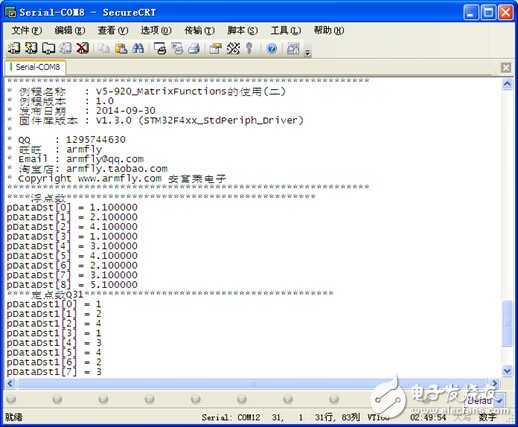

       通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计:

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DSP_MatTrans

4. *    功能说明: 求逆矩阵

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatTrans(void)

10. {

11.      uint8_t i;

12.

13.      /****浮点数数组******************************************************************/

14.      float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

15.      float32_t pDataDst[9];

16.

17.      arm_matrix_instance_f32 pSrcA; //3行3列数据

18.      arm_matrix_instance_f32 pDst;

19.

20.      /****定点数Q31数组******************************************************************/

21.      q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

22.      q31_t pDataDst1[9];

23.

24.      arm_matrix_instance_q31 pSrcA1; //3行3列数据

25.      arm_matrix_instance_q31 pDst1;

26.

27.      /****定点数Q15数组******************************************************************/

28.      q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

29.      q15_t pDataDst2[9];

30.

31.      arm_matrix_instance_q15 pSrcA2; //3行3列数据

32.      arm_matrix_instance_q15 pDst2;

33.

34.      /****浮点数***********************************************************************/

35.      pSrcA.numCols = 3;

36.      pSrcA.numRows = 3;

37.      pSrcA.pData = pDataA;

38.

39.      pDst.numCols = 3;

40.      pDst.numRows = 3;

41.      pDst.pData = pDataDst;

42.

43.      printf("****浮点数******************************************\r\n");

44.      status = arm_mat_trans_f32(&pSrcA, &pDst);

45.      for(i = 0; i < 9; i++)

46.      {

47.          printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

48.      }

49.

50.      /****定点数Q31***********************************************************************/

51.      pSrcA1.numCols = 3;

52.      pSrcA1.numRows = 3;

53.      pSrcA1.pData = pDataA1;

54.

55.      pDst1.numCols = 3;

56.      pDst1.numRows = 3;

57.      pDst1.pData = pDataDst1;

58.

59.      printf("****定点数Q31******************************************\r\n");

60.      status = arm_mat_trans_q31(&pSrcA1, &pDst1);

61.      for(i = 0; i < 9; i++)

62.      {

63.          printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

64.      }

65.

66.      /****定点数Q15***********************************************************************/

67.      pSrcA2.numCols = 3;

68.      pSrcA2.numRows = 3;

69.      pSrcA2.pData = pDataA2;

70.

71.      pDst2.numCols = 3;

72.      pDst2.numRows = 3;

73.      pDst2.pData = pDataDst2;

74.

75.      printf("****定点数Q15******************************************\r\n");

76.      status = arm_mat_trans_q15(&pSrcA2, &pDst2);

77.      for(i = 0; i < 9; i++)

78.      {

79.          printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

80.      }

81.

82. }

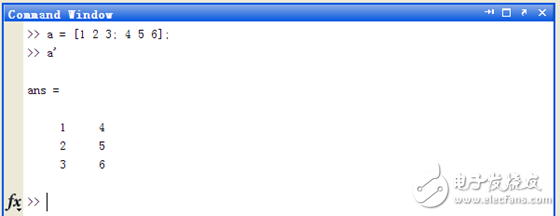

1.    下面通过matlab实现矩阵的转置：

20.4        总结
本期教程就跟大家讲这么多，有兴趣的可以深入研究下算法的具体实现。
