关于矩阵键盘的问题
unsigned char keyscan(void)
{
unsigned char val;
keyport=0xf0;
if(keyport！=0xf0)
{
delay2(10);
if(keyport！=0xf0)
{
keyport=0xfe;
if(keyport！=0xfe)
{
val=keyport&0xf0;
val+=0x0e;
while(keyport！=0xfe)
delay2(10);
while(keyport！=0xfe)
return val;
请问有谁能帮我详细解读一下这段程序里面各句的意思吗? 我自己看了一上午都没看明白是怎么扫描的。
这程序不完整吧?！还有你硬件怎么连的?我最近也在学键盘扫描，可以交流下！
具体要求是通过矩阵键盘输入 然后在单个共阳数码管上输出，源程序是这样的#include<reg52.h>
#define dateport P1
#define keyport P3
unsigned char table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};
unsigned char keyscan(void);
unsigned char keypro(void);
void delay1(unsigned char t);
void delay2(unsigned char t);
void main(void)
{
while(1)
{
switch(keypro())
{
case 0:P1=table[0];break;
case 1:P1=table[1];break;
case 2:P1=table[2];break;
case 3:P1=table[3];break;
case 4:P1=table[4];break;
case 5:P1=table[5];break;
case 6:P1=table[6];break;
case 7:P1=table[7];break;
case 8:P1=table[8];break;
case 9:P1=table[9];break;
case 10:P1=table[10];break;
case 11:P1=table[11];break;
case 12:P1=table[12];break;
case 13:P1=table[13];break;
case 14:P1=table[14];break;
case 15:P1=table[15];break;
default:break;
}
}
}
void delay1(unsigned char t)
{
while(t--);
}
void delay2(unsigned char t)
{
while(t--)
{
delay1(245);
delay1(245);
}
}
unsigned char keyscan(void)
{
unsigned char val;
keyport=0xf0;
if(keyport！=0xf0)
{
delay2(10);
if(keyport！=0xf0)
{
keyport=0xfe;
if(keyport！=0xfe)
{
val=keyport&0xf0;
val+=0x0e;
while(keyport！=0xfe);
delay2(10);
while(keyport！=0xfe);
return val;
}
keyport=0xfd;
if(keyport！=0xfd)
{
val=keyport&0xf0;
val+=0x0d;
while(keyport！=0xfd);
delay2(10);
while(keyport！=0xfd);
return val;
}
keyport=0xfb;
if(keyport！=0xfb)
{
val=keyport&0xf0;
val+=0x0b;
while(keyport！=0xfb);
delay2(10);
while(keyport！=0xfb);
return val;
}
keyport=0xf7;
if(keyport！=0xf7)
{
val=keyport&0xf0;
val+=0x07;
while(keyport！=0xf7)
delay2(10);
while(keyport！=0xf7)
return val;
}
}
}
return 0xff;
}
unsigned char keypro(void)
{
switch(keyscan())
{
case 0x7f:return 0;break;
case 0x7d:return 1;break;
case 0x7b:return 2;break;
case 0x77:return 3;break;
case 0xbe:return 4;break;
case 0xbd:return 5;break;
case 0xbb:return 6;break;
case 0xb7:return 7;break;
case 0xde:return 8;break;
case 0xdd:return 9;break;
case 0xdb:return 10;break;
case 0xd7:return 11;break;
case 0xee:return 12;break;
case 0xed:return 13;break;
case 0xeb:return 14;break;
case 0xe7:return 15;break;
default: return 0xff;break;
}
}
但是我运行之后发现好像有问题，就是有几个键按了之后没反应，但问题具体在哪儿我还没搞明白。一起看看咯
是在某个口高四位接行线，低四位接列线么?

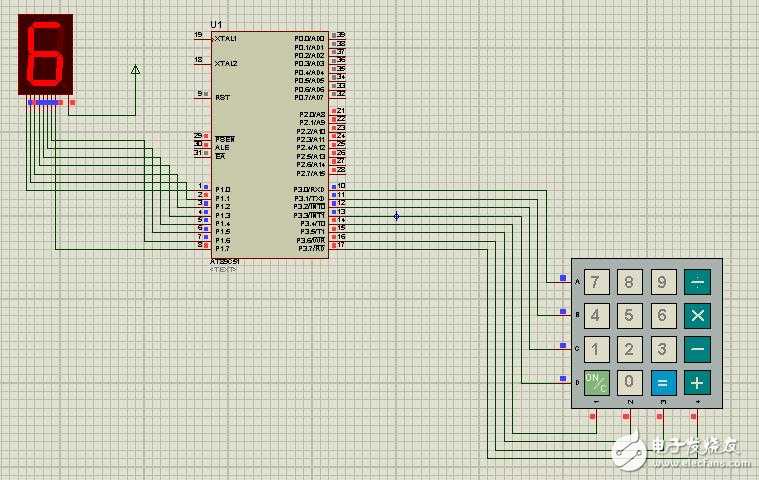

我试了下，仿真没问题啊！
就是把keyport()矩阵输入P3口高四位接行线，低四位接列线啊。没错啊，但是我下载到开发板上最后一列和第一行第一个无法输入。不知道为什么
查连接线是否正确可靠
我去了！
明天来Proteus板块直接提问吧，就怕找不到你的帖子。我一有时间，就帮你弄！
Proteus板块支持：51，avr，pic，msp430，lm3s，lpc21。
部分单片机lpc13，68hc，tms320，8086还在研究中！
你先试试按键按着不放，要是显示的话，那就是你的unsigned char keyscan(void)写错了
