请教电路板上的分布电容问题

时间:10-02 整理:3721RD 点击:

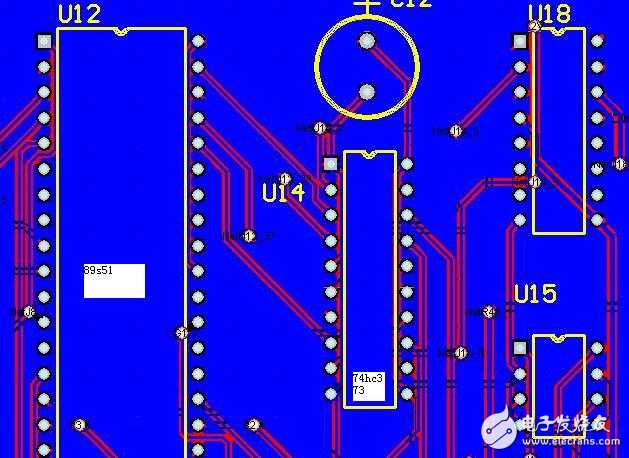

电路板有100*80mm,普通双面,两面都大面积覆铜。s51与74hc373连接,高低电平出现问题:当用手指压到373上(轻轻的压在上面就可以),hc373就可以正常读到高低电平,而把手指拿开,就不能正常读出高低电平,请教怎么解决。


去耦电容加上,电源线地线加粗,试试

谢谢,我加的上拉电阻就可以解决。
之前我也考虑到上拉电阻,在面包板上做实验没有问题,就没用上拉电阻。但在电路板上不加上拉电阻就不行了。
另外一个现象还得请教:为什么不加上拉电阻的情况下,用手指压在片子上就可以读取高低电平呢?

你把上拉电阻加在哪了呀?

hc373的 3、4、7、8脚上,我就用这个4路,用的2K的
