用面包板搭了一个最小系统

闲着无聊，也学人家搭一个最小系统，使用面包板，验证后也准备用万用板焊一个。
最小系统三要素：

• 复位电路
• 电源
• 晶振


复位电路从一本资料书上抄的，如下

不过我觉得，R60和R31的位置应该互换一下

准备材料：

• 面包板一块

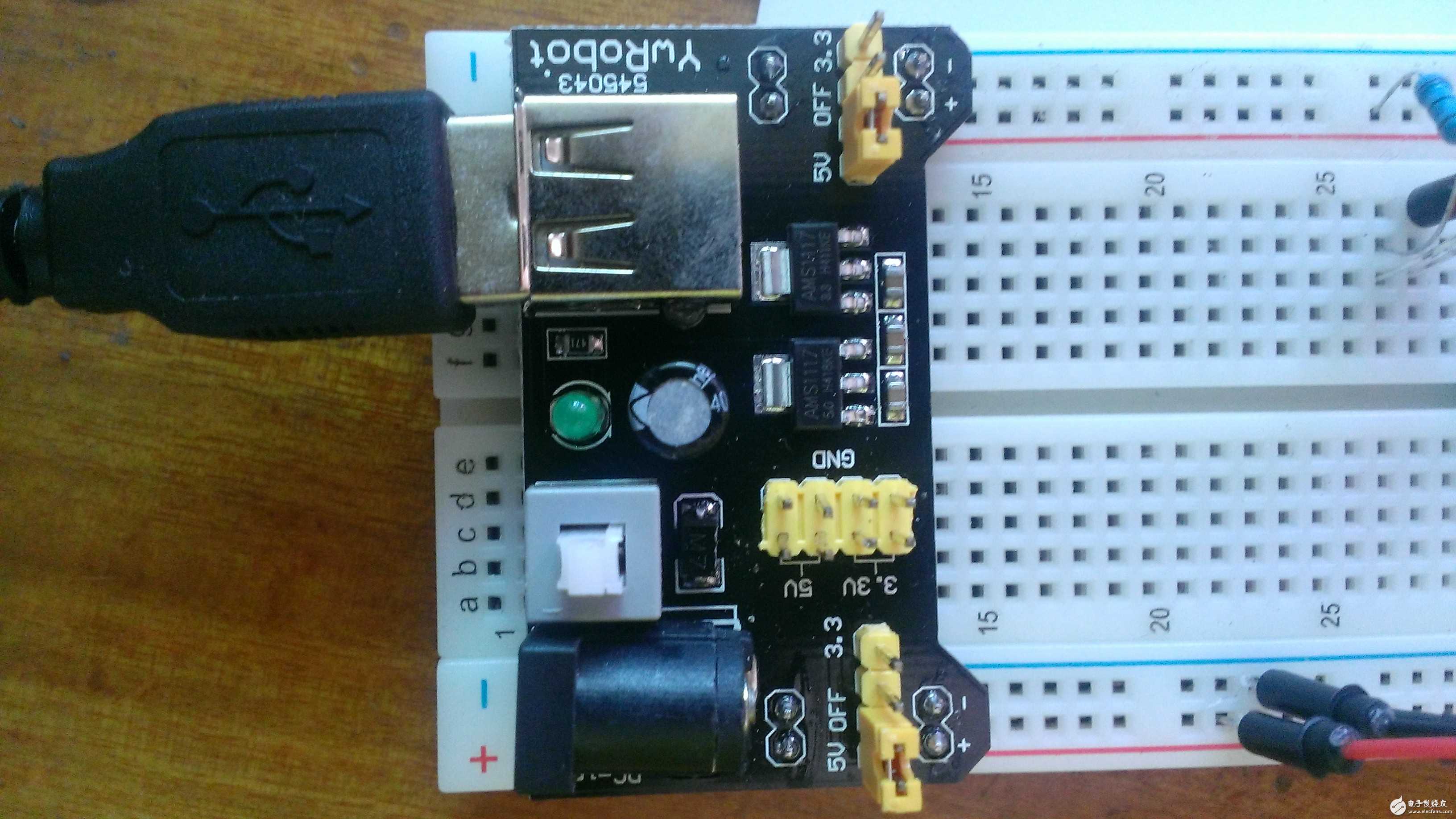

• 面包板专用电源


• STC15F2K60S2单片机
• 复位用电阻及电容，参考复位电路
• 11.0592MHZ晶振
• 轻触开关一个，用于手动复位
• TTL连接线，用于刷机

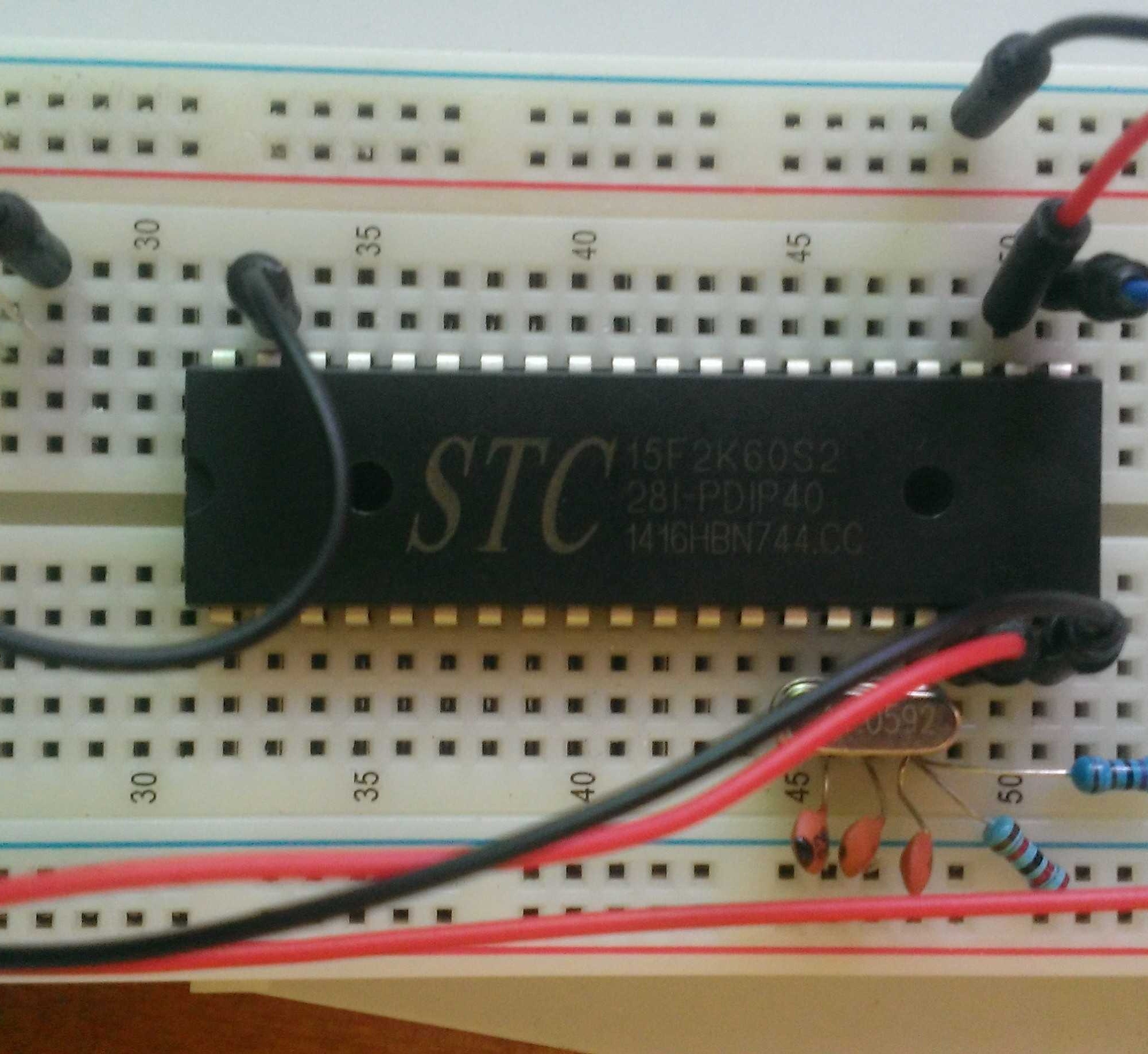

连接好的面包板如下：

晶振使用的电容均为22pF。
刷机使用的是P3.0和P3.1口，直接用TTL线连接即可。
最后来一张效果图，只能看到静态效果，呵呵，闪烁就看不出了。

复位电路可以不用的，15xx里有高精度可调晶振
