反相器在电路中的作用以及原理

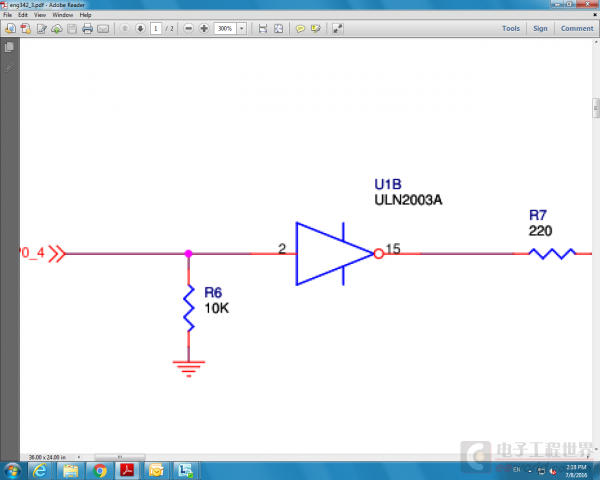

各位大神，我想问下如图的电路中反相器的作用以及具体的原理。。。电路中输入的高低电平是自己挂上去的，所以我不明白为什么要加个反相器，百度有说可以给波形整形和提高电路的负载能力这些，并没有给出具体的解释，所以我一直想不通，望各位大神们能帮我解答一下，谢谢！

ULN2003输入输出确实反相，但并非一般意义上的反相器。它是7个输入带有限流电阻的达林顿管，7个集电极单独引出，且7个集电极在芯片内均有一支二极管联接到电源端(电感性负载续流用)。这种芯片，集电极允许电流较大，通常用于驱动继电器、数码管等。

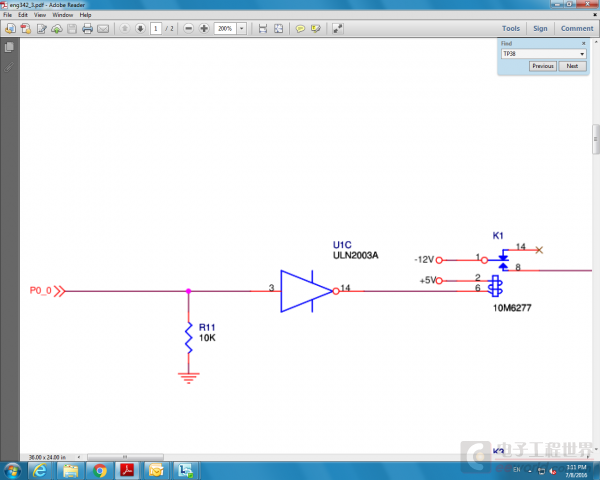

上面的完整的电路图中后面是没有继电器的，这个图中有的。。。但我还是不明白，像这样有继电器的，我不接反相器，直接挂低电平，继电器也是可以工作的，这样跟之前比带来的问题是什么呢?

现在手上没图，集成电路里是这样的，反向器，不是单纯的一对对管，它里面是施密特触发器形式的，里面有接成电容形式的晶体管，你可以查一下施密特触发器的特性，你就明白了，多说无益

图中P0.0猜测是单片机的一个I/O引脚。单片机的I/O口电流输出能力相当小，通常只有几毫安，不足以驱动继电器。而ULN2003每个集电极允许500mA电流，比单片机I/O口大得太多了，大两个数量级。

好的，谢谢

好的，谢谢，我先去看看书，再有不懂，继续请教

ok
