交流电压电流采样
时间：10-02
整理：3721RD
点击：

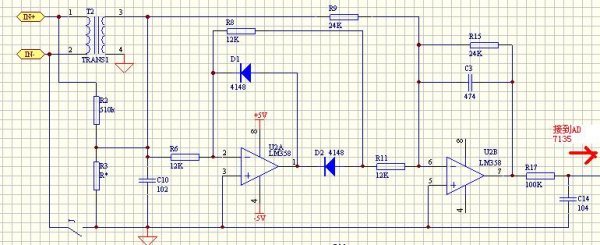

测电压用电阻分压，测电流用互感器，两个不同时使用。
第一个运放取半波整流，第二个运放将原始信号和半波信号按一定比例叠加并滤波，后面RC再滤波接近直流信号，最后送到AD。
好东西，学习了
谢谢分享
能给我说下的它的原理吗?谢谢了，你加我qq吧：657685720
谢谢分享
这是典型的峰值采样电路。
如果需要采样完整波形，还是需要使用一个高速多路同步采样ADC来实现，例如ADS8555, ADS8568, ADS8363等。
精密整流（绝对值）电路
