ADC/DAC专题学习之二——原理

第二章 ADC与DAC原理

一、 转换原理

数字量是用代码按数位组合起来表示的，对于有权码，每位代码都有一定的位权。为了将数字量转换成模拟量，必须将每1位的代码按其位权的大小转换成相应的模拟量，然后将这些模拟量相加，即可得到与数字量成正比的总模拟量，从而实现了数字—模拟转换。这就是组成D/A转换器的基本指导思想。

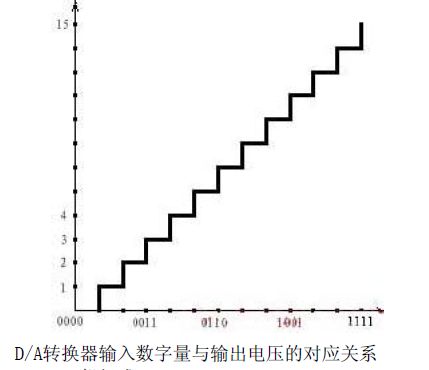

下图表示了4位二进制数字量与经过D/A转换后输出的电压模拟量之间的对应关系。 由下图还可看出，两个相邻数码转换出的电压值是不连续的，两者的电压差由最低码位代表的位权值决定。它是信息所能分辨的最小量，也就是我们所说的用1LSB(Least Significant Bit)表示。对应于最大输入数字量的最大电压输出值（绝对值），用FSR(Full Scale Range)表示。图中1LSB=1kV；1FSR=15kV(k为比例系数)。

二、一般组成

ｎ位D/A转换器的方框图如图所示。

D/A转换器由数码寄存器、模拟电子开关电路、解码网络、求和电路及基准电压几部分组成。数字量以串行或并行方式输入、存储于数码寄存器中，数字寄存器输出的各位数码，分别控制对应位的模拟电子开关，使数码为１的位在位权网络上产生与其权值成正比的电流值，再由求和电路将各种权值相加，即得到数字量对应的模拟量。

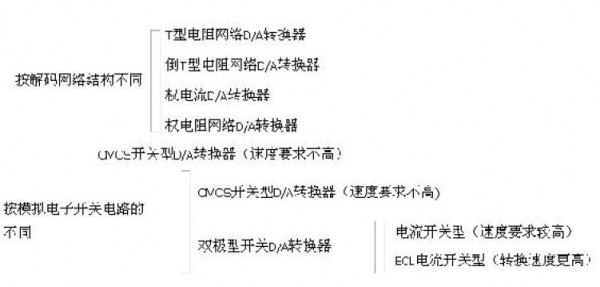

三、D/A转换器分类

有点抽象。。。。但还是会硬着头皮去看。。。。

很久前看的头大的东东，现在虽然又忘了，再看到还是有点印象

学习学习.....

简单的说就是称东西的原理的。。。。。权值逐渐递减。比对的方法。。。。

说的有点简单，可以举一下例子，呵呵！个人意见

考下来，整理起来

这个东西还是很有学习的必要的 在传感器和单片机结合使用时用到比较多的

理解都不难，再学习

还是很不错的 说得很好

能举个例子就好了 比如怎么得到3.3v 的电压

看看，学习中..............................

学习了
