hspcie网表出错
mX175_MM17N_XI75_NET20_XI75_MM17_dN_NET_177_XI75_MM17_gN_DOVDD_XI75_MM17_s
N_DOVDD_XI75_MM17_bPCH_33L=3e-07 W=5.3e-06
然后我用hspice仿真的时候，显示这里的语法错误，这里错哪里了呢?
你是只提了这个mos管,然后报错吗?
不是的，是这里在报错，总共后仿的网表有90多万行，在提取的时候，电阻的值前面也都加了X，感觉电阻是不需要加X的，应该就是Rn1n2 value的格式就好了，然后我自己改了这个错误，就开始在那里报错
如果你的器件（MOS管，电阻，电容...)是用子电路定义的，前面是要加x的，报的具体错误可以贴出来吗，可能错误的不是这行
这一行网表用m开头，就是MOS管的连接信息和模型信息。
至于电阻电容等基本器件，如果在电路中是以子电路的形式展开的，那么在这一层上确实是要以X开头，给仿真器指明还要在子电路网表里面继续展开定义。如果在这一层不是子电路模块，就是基本的电阻或者电容，那么就应该是R 开头或者C开头。
我把我的lvs以后的.sp文件和PEX以后的网表贴出来，其实在.sp文件里面确实存在电阻之间的调用，但是我不太明白，为啥PEX以后的网表，所有的电阻，都会是调用呢?前面都加了大写的X，跑后仿的时候，刚开始，就报PEX网表里面的电阻语法不对，我自己手动修改，把电阻前边的X去掉，然后就开始报在前面我说的问题了，其实电阻不就是R n1n2 value的格式吗?并且这个RNPPOLY,本生就是电路图里面的model名，不知道为啥全部都加了X
嗯，是的，刚才我把我lvs以后的.sp文件和PEX以后的网表贴出来了，明明.sp里面存在单独电阻的定义，为啥到了PEX的网表里面，电阻就全变成调用的呢?
spice 模拟可能是使用subcircuit所以 x开头
, 但是转成LVS 比较须换成 R n1 n2 方式 .
mos 也是类似 ..
嗯，现在在PEX的spice网表里面，电阻全部都是调用，如果用hspice仿真的话，hspice认为这里的语法错误，这是为啥呢?
现在搞不太清楚，是跑LVS的时候，提取的.sp的问题呢（LVS肯定是过的）?还是PEX设置的问题，导致提取出来的网表问题呢?
你后仿提取的网表里（第三个图）RNPPOLY 980.146是什么?这你改过了吗?980.146是阻值吗
我记得在Calibre规则文件里面是可以设置，提取电阻的时候，是提取W/L，还是电阻值的。如果是LVS， 缺省是比较W/L。你可以设置成比较电阻值，就会直接在网表中出现原始电阻，而不是子电路了。
对，是电阻值
这个语法是不对的。你的电阻行定义可以是Rx node1 node2 value或者是Rx node1 node2model w=x l=x，或者是xrnode1 node2model w=x l=x(调用子电路）
LVS 的时候如果设置比较电阻值，一般需要设置5%的TOLERANCE，否则LVS也不会通过。
你提取后仿网表的cailbre规则要改

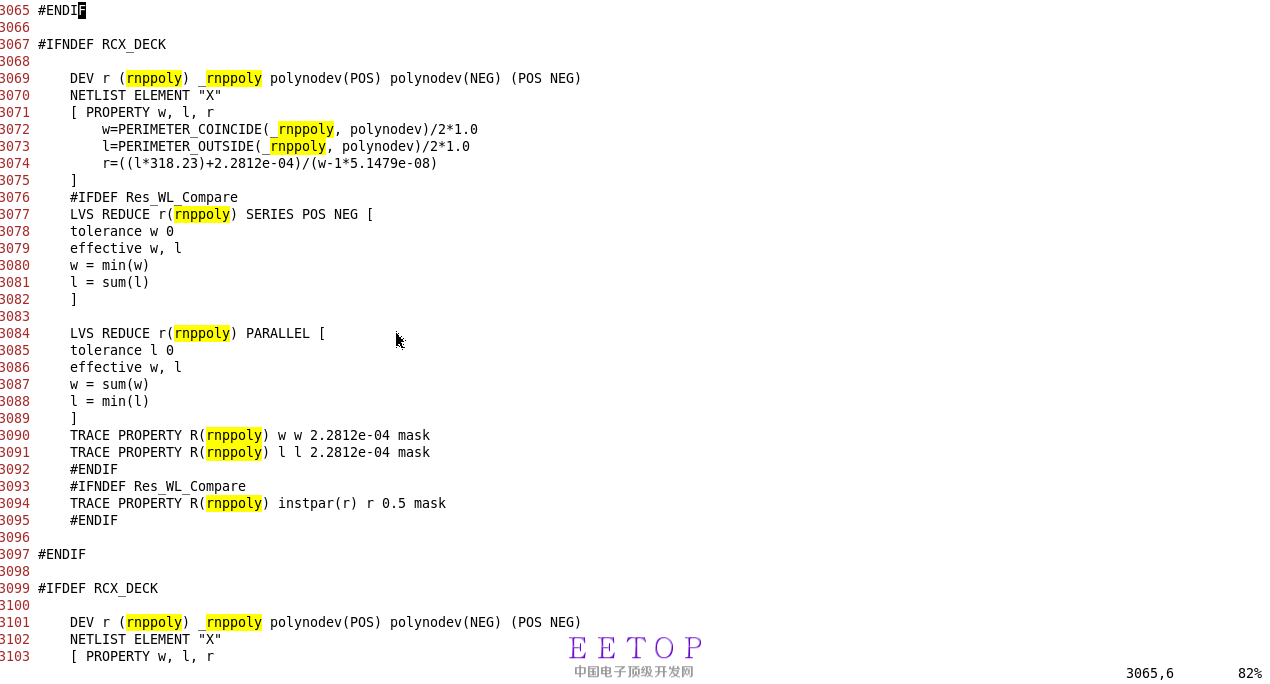

这个是我的rule file里面设置的电阻阻值，TOLERANCE应该是0.5%，不过这个的LVS确定是过的，我刚跑了一遍，这样的话，我就是把里面的#IFNDEFRES_WL_Compare这个注释掉，不让它比较电阻的W和L，这样就可以了吗?
好像rule file里面，电阻的阻值设置，所有关于RNPPOLY的，都会进行W和L的比较，我全部注释掉吗?
你如果想保留电阻值就注释掉w和l，然后NETLIST ELEMENT“X"改成NETLIST ELEMENT“r"
生成的网表对了，非常感谢
