gm/id仿真

时间:10-02 整理:3721RD 点击:
请教各位一个问题,如下:

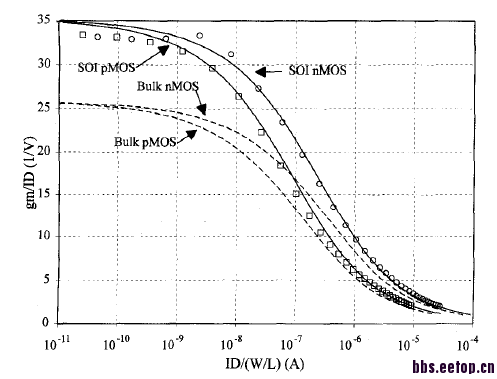

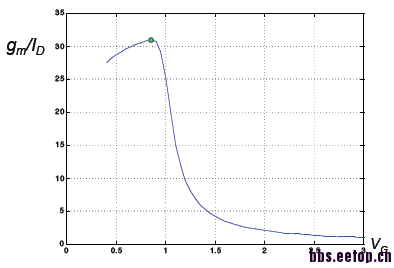

在我运用gm/id这个方法进行电路仿真的时候,可以得到gm/id~Vgs的变化图,另外还有一种是gm/id~id/(W/L),这种关系图在cadence中是如何得到的?还是运用另外一种工具得到的?具体的2个关系图如下所示:






建议用Analog Design Environment的Parametric Analysis,配合Spectre的DC仿真。

请教一下gm/id-----vgs
gm/id-----w/l
从这2条曲线中看什么?

用cadence就行了,具体怎么设置你搜一下,论坛里有详细的每一步的步骤的。

gm/id,id/s,Ft,Vov四个是等效的,知道了其中任何一个就可以根据曲线直接读出其他值我是这么理解的,不知道对不对。

嗯,可以这么理解!
首先,对于Vov(过驱动电压),它的值的变化可以等效于Vgs的变化,这个量的大小所反映的是功耗和速度的关系,如果Vgs取得适当,那么可以根据gm/id~Vgs这个图像得到gm/id的大小,一般来说假如管子是偏置在饱和区,那么gm/id可能是5~10之间的某个数(可以自己做个仿真,然后算出这个值),比如做一个运放的电路时,可以根据摆率得出相应的偏置电流,如果存在补偿电容,那么可以根据相位裕度得到补偿电容的大小。
另外,如果gm/id是一个定值,则可以根据gm/id~id/(W/L)得到对应的W/L,那么就不需要用平方率的id的公式去计算W/L,因为这样算出的值比较不准确,对于90nm工艺以后的,可能更加不适用了。
因为学习这种方法的时间不是很长,所以还不是很了解,以上是我自己比较粗略的看法,如有不对,望指教!

纵坐标可以得到,但是横坐标不知道是怎么设置的。

http://bbs.eetop.cn/viewthread.php?tid=340797&highlight=gm%2Fid这里有你要的
