请问一下直流负反馈确定偏置点
时间：10-02
整理：3721RD
点击：

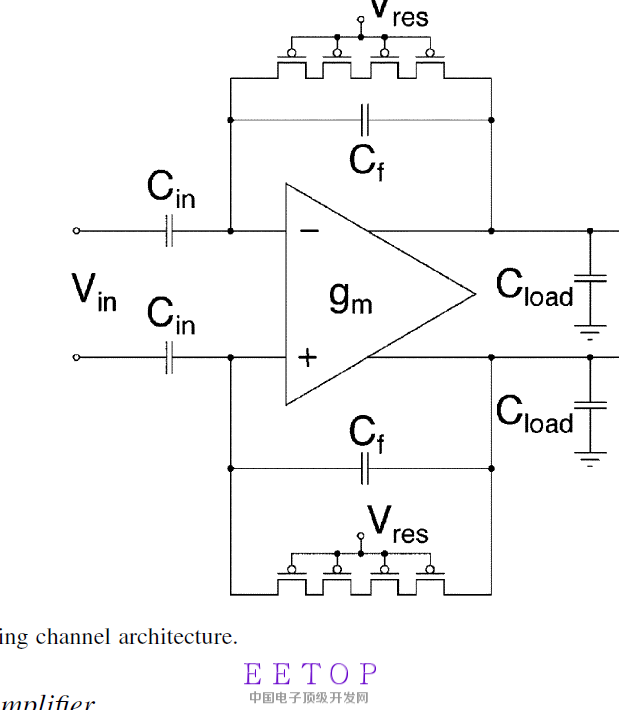

请问一下，上图OTA中有共模反馈，OTA的直流输入偏置点电压是否等于输出共模电压?MOS管是当作反馈大电阻用的，仿真得到输入点并不等于输出点。有点不理解是怎么反馈的。
输入共模和输出共模可以相等也可以不等看你要求输出共模不等于输入共模不是什么奇怪的事情CMFB稳定了输出共模电压，使它被稳定在CMFB中的那个参考电压上
请问怎么确定输入共模点
你这个电路不应该不相等啊...仔细看你的反馈电阻上有没直流电流?
对的，用理想电阻的时候是相等的，没有电流，它这个电路要点就是用MOS管来代替大电阻，但是MOS管有泄露电流，然后直流共模输入点就飘了。
所以你要看那个leakage电流流到哪儿去了，你的输入是栅极不应该有这个。
别是电路接错，电流流到衬底啥的去了。
所有电路都在这里了?CMFB电路呢
