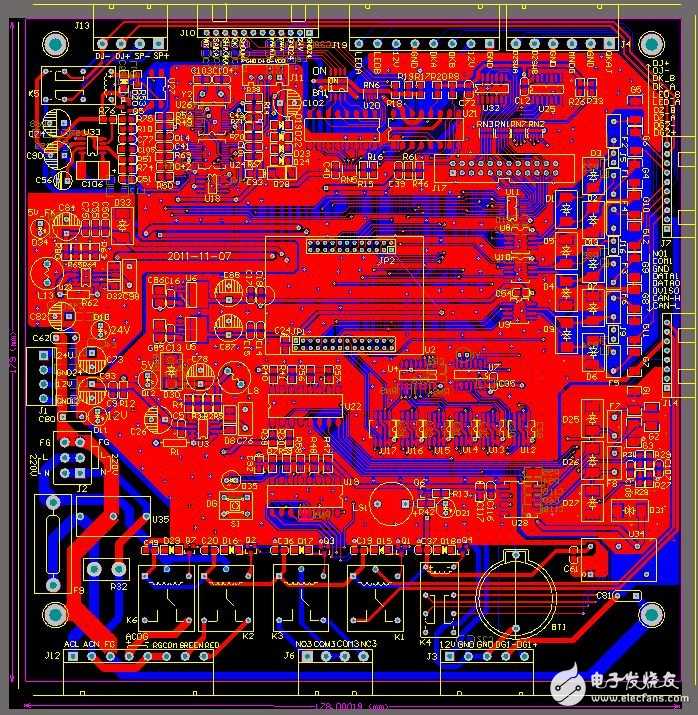

想必大家都玩过疯狂猜图游戏吧！游戏中的图片可以勾起我们对往事的回忆，也可以联想到些妙趣横生的趣味故事。电子世界的工程师们更拿手的应该是看PCB设计图吧，那就让我们一起看看这张PCB设计图（见下图）让你想到了些什么?回帖参与讨论，猜对该设计图的用途即有机会获得电子发烧友提供的PCB版呦！
活动时间：4月17日——4月24日
获奖规则
1、 是否为正解（前提条件）
2、 回帖快慢（20%）+回帖质量（80%）
PS：回帖质量根据 指出作品的瑕疵，提出改进方法，描述程度 等与作品相关内容作为依据
微博转发有奖：
活动期间在微博上面发布#elecfans疯狂猜图#@玩转STM32，活动参与者 转发并评论。在活动期间内，随机抽取一位微博转发用户，将获得PCB版一个。
活动声明：
若有网友提供原创设计图+原创图用途说明（若有设计心得，设计思路等内容将加分），请发送邮件至paopao2014@qq.com或加 QQ：1563661808 ，电子发烧友将根据您的作品以及说明提供相应的礼物。
礼物有以下种类：1、爱国者10400移动电源，2、可爱腕带系列创意8G U盘，3、PCB版
领奖说明：
请点击http://bbs.elecfans.com/home.php?mod=spacecp&ac=profile&op=info完善个人信息，我们确认你的账户信息完善后，按照填写的快递地址寄出奖品。
谜底在这
http://bbs.elecfans.com/jishu_428431_1_1.html
工业控制板 ac220供电 CAN通讯的方式 还有继电器控制输出 貌似是电梯上用的控制板
已经有两个月不摸pcb设计了。还是得不断学习
可以看出是块工控板，估计应该是大型设备上使用的，至于具体的细节还要下下来仔细琢磨下
有点像电机的控制器
门禁系统 吗?
没看到驱动部分
感觉像是个控制板
目测是三层板，看着很像是控制门禁系统的
这个真不知道了！继续学习
再补充一点，个人觉得画的有些乱~~~~~~~
这么高级的说
还好额 大家一眼就看出来了
不错，貌似很复杂
不错哦，继电器输出走线不是太粗，驱动电流应该不大吧
是控制电机驱动的，上面好像可以插一个单片机的最小系统。
STM32开发板吧
没看懂
电机驱动控制板，但是有些地方还是不太清楚
这种猜测需要什么技巧?
