MOS管电容 在Cadence中得到

时间:10-02 整理:3721RD 点击:
对于NMOS电容来说,连接漏源两级,衬底接地,通过控制Vgs来控制mos管的电容值。如何画出MOS电容与Vgs的关系图?求大神指教

可以用parameter sim,扫Vgs。
在result browser中找dc operating point, Cgg或者Cgs

这个只能得到单个的Vgs下的电容值。我想知道的时候如何得到MOS电容与Vgs的曲线图?例如Cgs与Vgs的曲线。

就是把Vgs设置成一个parameter。然后用parameter tool来扫描Vgs

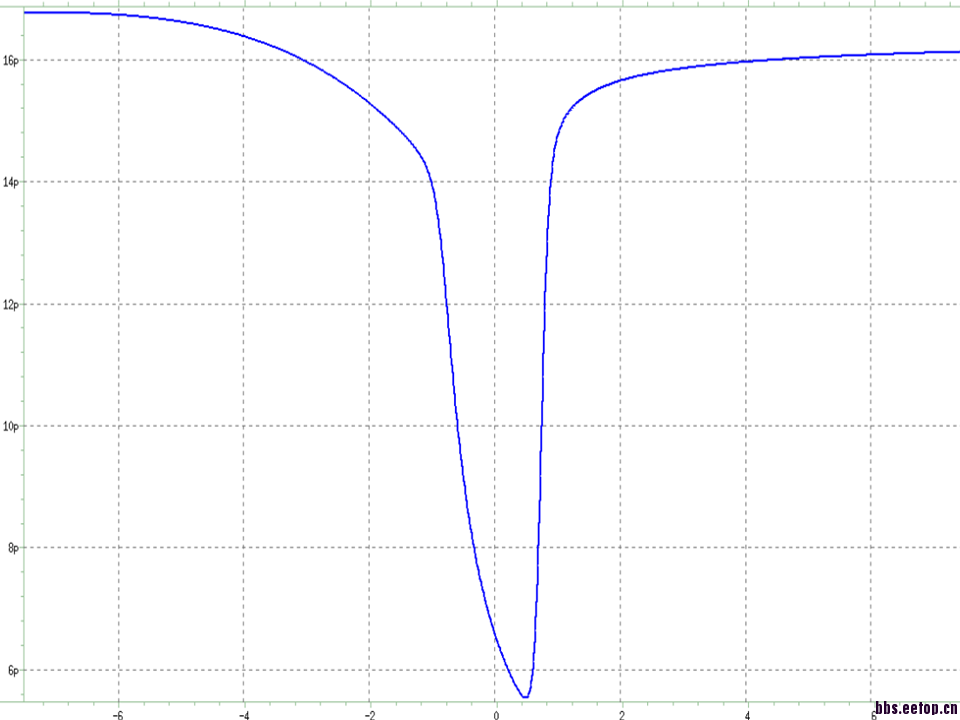

另一种方法就是用AC扫parameter,然后计算


大神,你这是怎么出来的?求指教

考虑电容的交流阻抗特性,拿一个交流电压源或者电流源去驱动MOS电容,然后从电压电流的关系中得出交流阻抗,然后推导出电容来,不就是这张图了?

计算是通过电压电流的关系来推导出电容值的嘛?

我也是把Vgs设置成变量的,然后扫描。但是之后我不知道怎么样得出Cgs?求指教



Iac=2*pi*f*C*Vac

感谢分享

您好,能解释一下这个曲线为什么是这样的吗?

你好,你学过器件物理吗?
