PLL中电荷泵的设计问题,请高手帮忙看看

时间:10-02 整理:3721RD 点击:

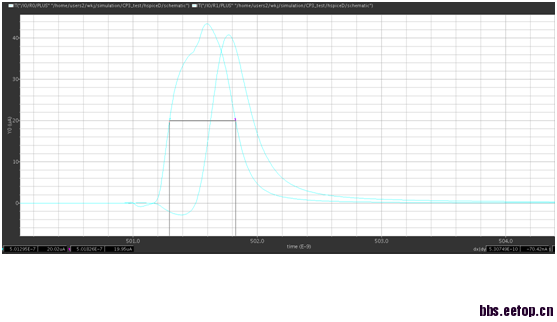

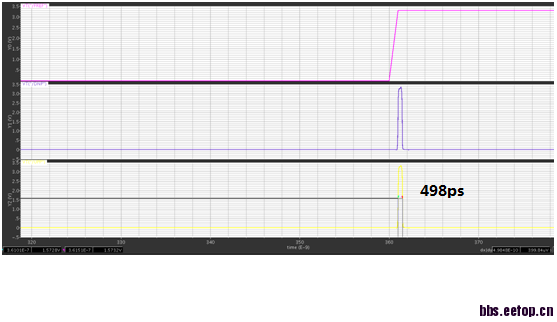

在调节电荷泵时,在PFD输入端加相同信号时,PFD产生一个相同的脉冲信号,脉冲宽度为450pS左右,查看CP的充放电电流是否一致,电荷泵的电流大致一致,但是有延迟。
如图所示:

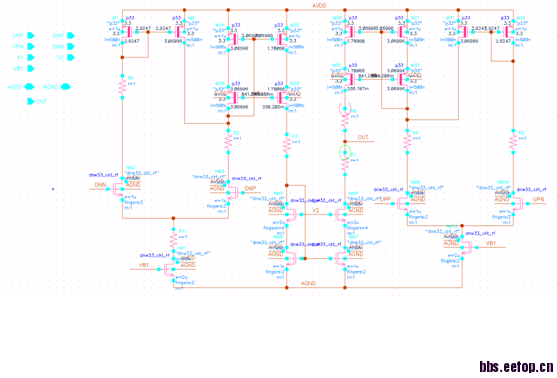

我的输入频率只有3.125M,初步分析是因为放电的这条支路要经过两次镜像,比充电支路多一次,所以有一定的延迟。大家以前用过这种结构吗,有什么办法可以改进吗?
希望不宁赐教,我第一次做好有很多不是很明白,谢谢。

有人帮忙看一看吗?

图太小,不清

那么多PFD,为什么选这么老的一个结构

xuexixXXXX

有什么方法可以改进这个电荷泵吗?或者是有更好的建议吗

没用过这个结构的CP,看那么多PLL资料我还是第一次知道这样的CP,孤陋寡闻了啊~~~
你分析的原因是正确的,结构的不对称导致的delay也没法消除啊——会加重reference spur,参考时钟和loop带宽之比很大的话还没事~~~
在意这个delay的话,你google搜索pll,另找一个cp吧

xuexi zhong!

菜鸟一只,正在学习中

谢谢

这个充放电路径延时本来就不一样。换一个cp结构。不换的话,可以考虑在镜像少的那边加入一个额外的RC路径匹配另外一边多出来的镜像极点,不过这种匹配效果应该不会很理想。

确实是这个原因,分析得不错。这个电路的匹配需要很高吧,而且很繁琐。其实可以很简单,最基本的就是上下分别一个开关控制上下两个电流源,电流流出的节点在中间。

学习中

赞成12楼,我们都是用这种方法

图形太小,看不清楚。
如果需要讨论,应该画个简化的图,去掉一些不重要的细节。
