CC2640的供电问题

时间:10-02 整理:3721RD 点击:

请教TI的技术支持:

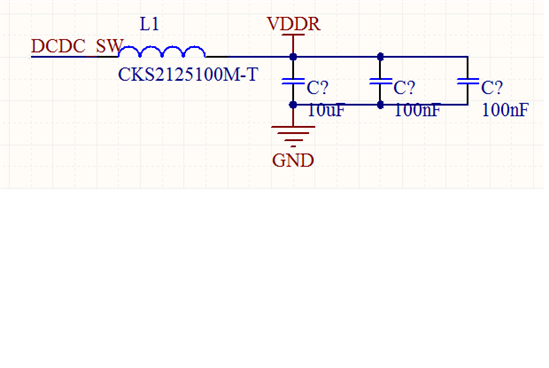

        单片机管脚上有这样一个引脚DCDC_SW,参照TI的测试板相关电路如下,

我的板子将L1(我焊接的是磁珠)拿掉才能正常使用,此时L1左端(DCDC_SW)端电压为1.2V,右端为1.67V左右。将L1焊接上去反而不正常,此时L1两端电压为1.5V左右,连程序都下不进去。我的整个板子供电电压为3V。为什么会出现这种现象呢

1. 不解,为何用磁珠呢?明明应该用10uH电感。

2. 你软件配置的是MLDO还是DCDC?

你好,

     1. 因为正好没有这个料了,就用了磁珠了,以后会改正过来。

     2.  我用的是这个配置

#define SET_CCFG_MODE_CONF_DCDC_RECHARGE 0x0 // Use the DC/DC during recharge in powerdown
// #define SET_CCFG_MODE_CONF_DCDC_RECHARGE 0x1 // Do not use the DC/DC during recharge in powerdown

#define SET_CCFG_MODE_CONF_DCDC_ACTIVE 0x0 // Use the DC/DC during active mode
// #define SET_CCFG_MODE_CONF_DCDC_ACTIVE 0x1 // Do not use the DC/DC during active mode

cc2640 VDDR的管脚电压(1.67V左右)来自哪里呢

看代码是dcdcmode,

不好意思,回答不出了。按照参考设计来吧。

好的,十分感谢!
