CC2541 的AD转成实际电压公式

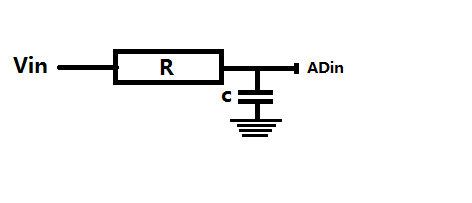

Vin是要测量的外部电池的电压,

ADin 是 CC2541的AD引脚 P04

项目需求是通过CC2541的 AD 测量出电池电压. 为了低功耗 没有采用分压式,而是电池电压通过R接入AD脚, 将R的值调至50K,(C=0.1uF) 发现调节R的数值改变得到的AD值也跟着变.....     难道芯片是测电流不是电压么??   输入的电压没有变的, AD怎么就变了..  而且当R达到1M后, AD就一直为0.

  Vin 和  AD值 之间是什么转换公式呢 (Vin是恒定的情况下,为什么不同的R值会影响AD)

你应该是打开了内部的负载电阻吧？

其实外部也可以用电阻分压的，只不过电阻值要大些，比如1M欧姆和2M欧姆。

把电容取掉试试。

注意VIN不能大于参考电压和蓝牙芯片电压！
