CC2640的悬空IO该怎么处理?

时间:10-02 整理:3721RD 点击:

CC2640RGZ的IO有一些没有用,是悬空的,为了降低功耗,这些该怎样处理?

用软件配置输入还是输出状态?

配置为高还是低?

请帮忙回复,谢谢!

If you have any unused pins in your design make sure to either not initialize them (leave them floating with input+output buffer disabled) or enable pull up/down to ensure a defined logical input level.

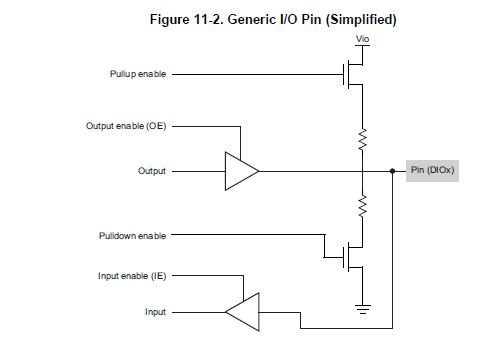

这些IO引脚在IC内部是怎样的状态?

通常配置为输入接地。

功耗变大了一点。

?用的哪种配置,大了多少?

不配置电流增加了30uA,输入状态下拉也增加了30uA电流。这些IO的状态是不是都一样的?用输出状态,下拉是最小的。
