控制数码管的静态显示学习

单片机数码静态管的显示

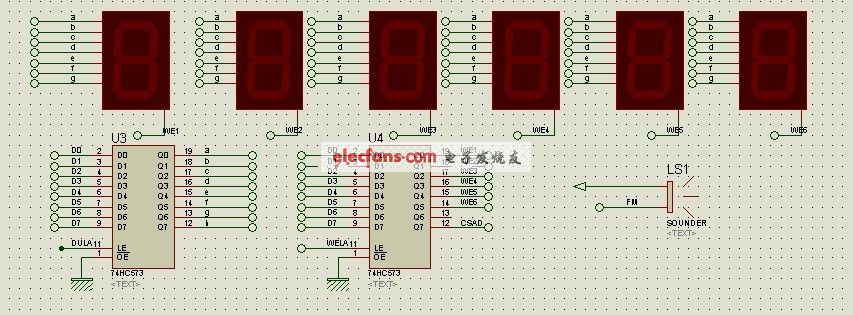

电路原理图如下：

数码管的示意图：

上面是6个数码管，是共阴极连接的，we1 we2 we3 we4 we5 we6是位选引脚分别接在了U4锁存器的输出端口上，标有a b c ,d, e, f  g h的引脚全部是连在一起的，并且也连接在U3锁存器的输出端Q0-Q7上。如果要控制第一个共阴极数码管发光的话应该是we1输出要为0，如果要让它显示8的话，则a b c ,d, e, f g h全要点亮，小数点dp不能点亮这样才会显示数字8。
程序如下：

1. #include <reg52.h>

2. sbit dula=P2^6;

3. sbit wela=P2^7;

4. void main()

5. {

6.        wela=1;

7.        P0=0xfe;

8.     wela=0;

9.

10.        dula=1;

11.        P0=0x<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />7f;

12.        dula=0;

13.        while(1);

14. }

复制代码

分析一下上面的程序，因为我们是把单片机的P0输出口用来控制锁存器的输入D0-D7电平进而控制其输出电平Q0-Q7，U3锁存器和U4锁存器的锁存端分别接在了单片机的P26，P27引脚上，wela=1是让U4锁存端开启，这样U4锁存器的输入与输出是连通的，其D端输入什么，Q端就输出什么电平，P0=0xfe=11111110的作用是让第一个数码管工作，其他的5个不工作，然后执行wela=0;关闭U4的锁存端，使位选的电平保持住了，之后是控制第一个数码管显示8了，要显示8的话则a b c ,d, e, f  g h全要点亮，小数点dp不能点亮，再来看看编码是什么a=1 b=1 c=1 d=1 e=1 f=1 g=1 h=0于是P0=01111111B=0x7f，然后dula=0关闭锁存端，这样段选的电平就保持住了，直到，段选电平改变时，才消失。

仿真结果：

按照上面的理解编写一个程序让实验板上的6个数码管全工作，并且每隔0.5s依次显示0—F。

//让实验板上的六个数码管同时点亮，依次显示0-F，间隔为05S

1. #include <reg52.h>

2. #define uchar unsigned char

3. #define uint unsigned int

4. sbit dula=P2^6;

5. sbit wela=P2^7;

6. uchar num;

7. uchar code table[]={

8. 0x3f,0x06,0x5b,0x4f,

9. 0x66,0x6d,0x7d,0x07,

10. 0x7f,0x6f,0x77,0x7c,

11. 0x39,0x5e,0x79,0x71};  //显示0-F P0口的输出端编码

12. void delay_ms(uint);

13. void main()

14. {

15. wela=1;

16. P0=0xc0;

17. wela=0;

18. while(1)

19.   {

20.    for(num=0;num<16;num++)

21.     {

22.      dula=1;

23.      P0=table[num];

24.      dula=0;

25.      delay_ms(500);

26.     }

27.   }

28. }

29. void delay_ms(uint xms)

30. {

31. uint i,j;

32. for(i=xms;i>0;i--)

33.   for(j=110;j>0;j--);

34. }

复制代码

以上都参考自郭天祥的教程。
