推荐一款推动4R 2W,或8R 1W喇叭的功放芯片

您好，帮忙推荐一款能推动4R/8R 2W,或8R 1W喇叭的功放芯片，可以从line out端口接功放，然后再接喇叭正极。谢谢！

说错了，应该是从line out接运放，再接speaker正极，有没有相关的运放芯片？

TPA2013D1 可以，附件是规格书！

TPA2013D确实可以

TPA2013D很不错的，强烈建议使用。

TPA3123

你好：

TPA2013D1或者TPA2025D1都可以。

为什么后面要接运放呢？直接接speaker就可以了啊，如果担心EMI问题，可以加上一个FB和小电容。

TPA3123 TD2013这些都是可以的

常见的IC有TDA2822，LM386，TDA2030等等。

想问一下，扬声器用的是8R,1W的。功放芯片使用的是TPA3123D2。具体要怎么配置参数能能驱动扬声器。因为我现在做了一测试电路发现。功放电路没有任何反应。。。这是怎么回事啊？

无意看到回帖。喇叭要交流信号才能驱动，一般从audio codec出来，软件驱动发声的。请问您怎么测试的，方式不对吧

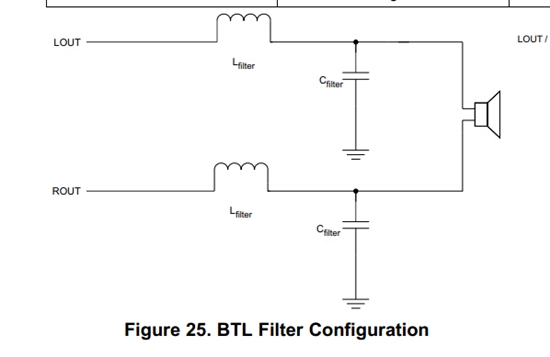

扬声器是市场上买的那种小喇叭，参数为8Ω，1W。我所使用的功放芯片是TPA3123D2。原理图如下：

DAC是接语音芯片出来的语音信号。因为没有示波器所以只能用万用表看电压什么的。输入脚DAC有2.7V左右，输出脚15,16,21,22电压值在10V左右，但是经过0.22u的电容后电压值就只有不到1V，而且有变化0.3   0.1  0.7   0.9这样的来回变化（输入脚也有波动，但是幅度比较小）。反正功放输出后没有声音。。。扬声器就是嘀嘀嘀的电流声

您好，我看你的原理图有问题，喇叭的输出，正负极怎么接到左右声道上去了，只能接一个声道的正极或负极，另外一端通过电容接地。你这样喇叭发声会有问题。

我看你电路，codec给喇叭输入只有一路？如果只有一路，另外一路也通过大电容接地。这样肯定会有声音出来的。你跳线试试。

你可以参考datasheet上的电路模型，因为放大芯片特性大同小异。电容参数可以根据不同芯片细微调整，但是你的电路接法是不对的。

     语音芯片出来的语音信号（即DAC（有两个输出，一个正，一个负，用跳线实现不同的连接））直接连接扬声器是有声音的。连接方式有3种，语音信号出来的正负和扬声器正负对接，是有声音的；只接扬声器的正极或者负极，扬声器另一端接地也是有声音输出的。

     但是DAC连入功放后扬声器的正负极接功放芯片输出的左右声道确实没声音；扬声器的正极或负极任意接左声道或者右声道，扬声器另一端接地的话只有滴滴滴....电流声，没有语音输出

而且按照DATASHEET上的参考电路貌似是没问题的啊

我后来没用这款芯片，所以datasheet没去仔细看。你将mute, gain0,gain1三个管脚拉高试一下，这样增益会大一些。

mute拉高的话就静音了吧。。。。而且测试过没什么反应。。。主要是没有示波器看不到具体什么什么情况。。。

低准位才是静音啊，无论字面理解还是逻辑框图(datasheet上有逻辑框图,mute接n型 mosfet)。gain0,1高低只是增益有点变化。

就像片选一样，为什么是低有效呢，业界都是这么定义的。你试试，应该可以，成功了别忘了感谢我。我看其他的参数和接法问题不大。

技术资料上说明了是低电平有效使能啊。。。

况且接高我也试过，没反应的。。。什么时候搞好了就分享吧

我现在已经换了一个小功率芯片TPA2005D1来做功放输出。。。测试语音输出放大没为什么问题，因为其输出功率最大为1.4W，音量感觉也能满足需求。但是可能因为全是搭建的飞线，所以感觉有毛刺，时不时地伴随着破音和哧哧的杂音。。。待测试了。TPA3123D2那块空了我再试试，有了示波器的时候再试试。
