TLV320AIC3106多输入多输出切换问题

你好

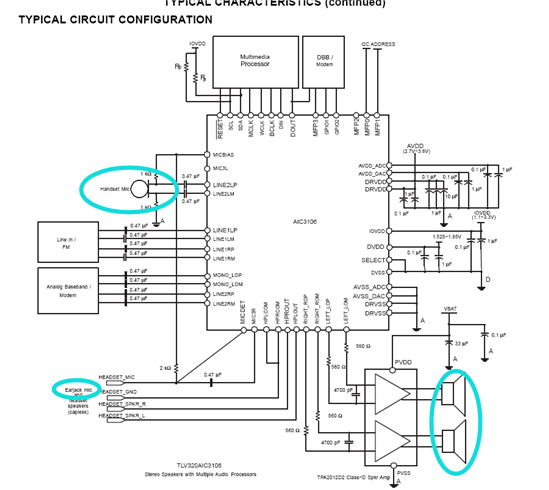

TLV320AIC3106按手册中的参考图Figure 13.设计，MIC输入有handset MIC和Earjack MIC 2种通道,音频输出有耳机和扬声器2种

我想问

1、默认情况下配置麦克风输入使用handset MIC的通道(LINE2LP/LINE2LM)，当TLV320AIC3106检测到Earjack MIC插入后，芯片本身内部有开关会自动切换到Earjack MIC的通道（即MIC3R）吗？

2、默认情况下输出通道配置为使用扬声器，当TLV320AIC3106检测到耳机插入后，芯片本身内部有开关会自动切换到耳机使用的音频输出通道（即HPROUT/HPLOUT）吗?

你好：

不完全是这样的。codec的这个功能具体是检测哪一种类型的插座插入了，例如是带MIC还是不带MIC的耳机插座。检测完成后会通过一个寄存器反映状态。你需要去读寄存器的值，然后通过软件上切换输出是HP还是speaker，来完成通道的切换。这个切换也很简单，只需要配不同的寄存器即可。

具体的你可以看一下datasheet page 46中的JACK/HEADSET DETECTION这一段的描述。
