TLV320AIC10芯片问题

时间:10-02 整理:3721RD 点击:

1、TLV320AIC10作为普通ADC芯片使用,输入信号可以是双极性的吗,输入模拟信号范围多大啊?

2、单端输入和差分输入的使用方法,对输入信号怎么进行处理一下,有没有相关的使用电路可以借鉴?

你好:

       1.输入信号可以使双极性的,因为我们的芯片内部有直流的偏置,信号的输入范围与你的AVDD的供电电压有关。

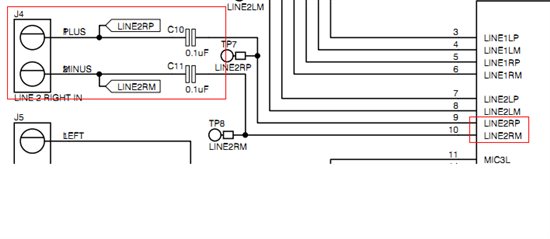

       2.如果是信号直接输入,你可以使用下面的连接,建议采用差分的输入,这样信噪比和共模抑制比会比较高,如果是单端输入,只需要将其中的一端接到地上。

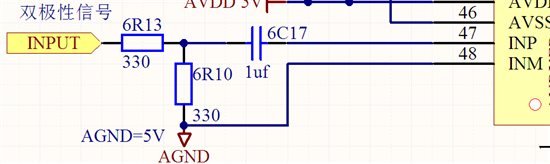

您好,非常感谢你的答复,不过我还是有些疑问,在INP串联了电容,INM串不串电容会有什么影响吗,我这样的用法可以吗?INPUT端能输入的信号范围是-5V~+5v还是-2.5V~+2.5V?

你好:

         INM端需要通过电容连接到地。5V供电的话,输入范围是-2.5V到2.5V。
