用一节9V电池来驱动4个小LED的试验方案

首先声明：

因为手头只有TI的3409片子，而且LED灯只有极小功率的，没有大电流的。

所以想用它来做个小电路，试一把，玩LED电源，娱乐一下。

暂时并不从商业角度和效率的角度来考虑，管它大才小用也罢，只要是为了玩LED电源。

原先以为TI仿真不了，刚才试验了下，可以仿真。

仿真工具也不错。

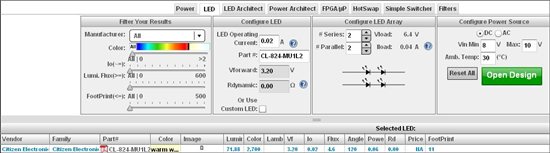

刚开始设计输入电压范围，见下图：

接下来设计参数如下图：

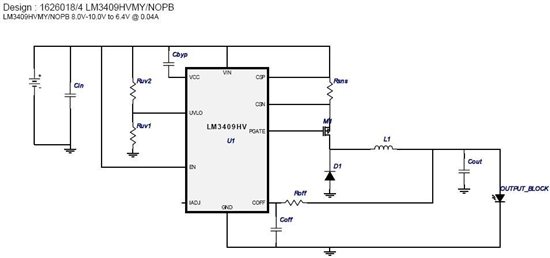

这是基本的实现电路拓扑

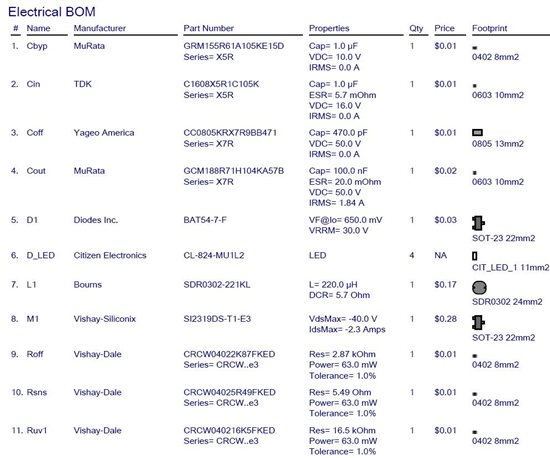

上图是传上去的BOM报表

漏了点，补上：

从上面的效率曲线，能够看出：

电池电压为9V时，效率对应为73%，

电压越低，效率越高。

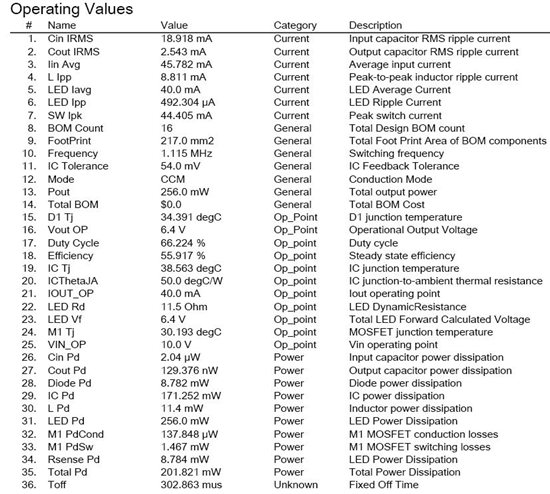

软件工具很强大，各工作点的计算值见下图：

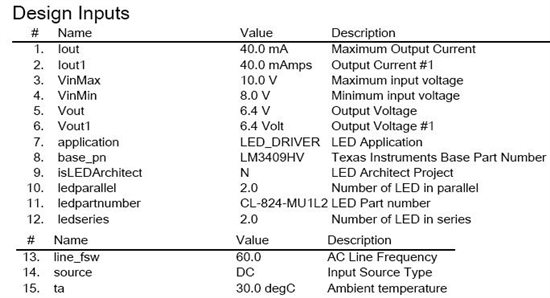

设计输入参数见下图：

实验的效果怎么样？

这个效率感觉有点低啊，80%都不到

芯片太小了,要是引脚的就方便搭建电路了
