关于与非门和或非门的引脚排布

我设计一款锁存器，本来用的低电触发的与非门，后来发现搞错了，得用或非门，但是与非门和或非门的引脚排布是不一样的。如下

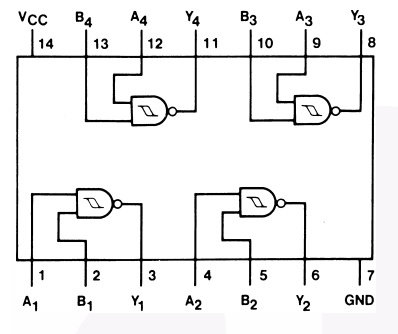

这是与非门：

 3 6 8 11是输出引脚

这是或非门：

 1 4 10 13引脚是输出。偶尔也能找到 3 4 10 11引脚作输出的型号，但是没有和与非门一样是3 6 8 11引脚输出的封装。

有大神能告知3 6 8 11引脚作输出的或非门型号吗？(感觉找到的希望渺茫)

再有能否粗略说明下为什么或非门和与非门输入输出引脚会设计成不一样，芯片封装这部分没学习过，基本不了解。不胜感激！

您这是想找pin to pin替代的与非门吗？如果从封装角度来看的话，二者的封装类型，封装尺寸是不是一样，您这里只是看到的大致内部架构，实际的电路中包含很多元器件，输入输出引脚的排布就和板子上layout一样，要有合理的布局。
