ESD防护芯片TPD2S017输入输出pin脚疑问

时间:10-02 整理:3721RD 点击:

使用TPD2S017对IIC接口进行ESD防护,芯片pin脚定义和内部示意图如下所示

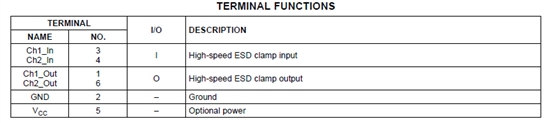

引脚定义中,是把Ch1_In定义为输入管脚,Ch1_Out为输出管脚;

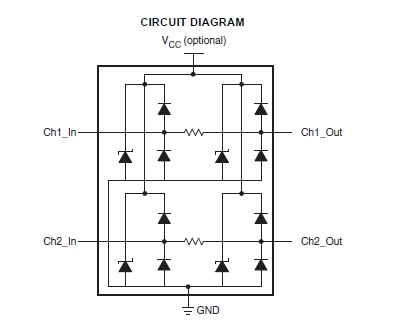

但从从内部结构图来看,该芯片的Ch1_In和Ch1_Out没有方向限制;

所以问题是:

该芯片是否可以不按照pin脚定义的那样,Ch1_In作为输出管脚,Ch1_Out作为输入管脚?

您好,

请按照data sheet中的要求使用,虽然框图一样,但是内部电路输入输出是有区别的,比如输入级有EMI滤波器等。

楼主你好!

不建议这样使用。

这只是电路框图,与实践电路会有差异,请按照标注使用。
