51单片机模数转换学习笔记

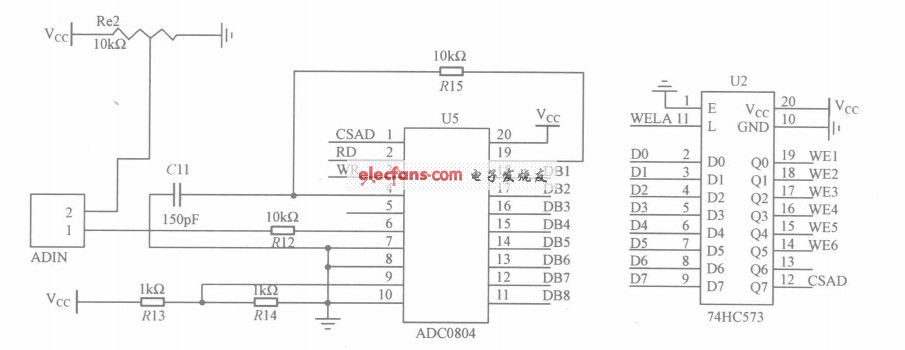

这是TX-1C实验板上的ADC0804和单片机连接的电路原理图。

左边的是ADC0804，右边的是74HC573锁存器，锁存器同时又连接了单片机没画出。ADC0804的引脚CSAD是片选引脚,因为是低电平有效所以当

送0时，我们就可以选中它工作了。RD也是低电平有效，是读信号的，WR也是低电平有效，当送0时就可以启动A/D开始转换了。INTR是转换结

束引脚，同样也是低电平有效，当INTR为0时，表示转换结束了。DB0-DB7是转换后的数字信号输出端口。AGND和DGND是接地的。CLK R和

CLK IN（即19和4引脚）是用来给ADC0804产生内部时钟脉冲的（接了一个RC震荡电路）6和7端口是模拟信号的输入端，比如我们滑动电位器就

能使模拟信号发生改变，这样经过A/D转换后，输出的数字信号也就改变了。20引脚是接参考电平的。

下面这个程序是用单片机控制ADC0804进行模数转换，当拧动实验板上的电位器（也就是一个滑动变阻器）时，数码管的前三位以十进制方式动态显示A/D转换后的数字量。代码如下：

#include <reg52.h>          //52系列单片机头文件
#include <intrins.h>        //因为下面的程序用到了_nop_()函数，因此包含这个头文件
#define uchar unsigned char
#define uint unsigned int
sbit dula=P2^6;           //申明U1锁存器的锁存端
sbit wela=P2^7;           //申明U2锁存器的锁存端
sbit adwr=P3^6;           //定义AD的WR（写信号）端口
sbit adrd=P3^7;           //定义AD的RD（读信号）端口
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};
void delayms(uint);        //延时函数声明
void display(uchar,uchar,uchar)   //显示函数声明
/*--------------------------模数转换核心程序--------------------------------*/
void main()
{
    uchar a,A1,A2,A3,adval;
    wela=1;            //打开位选锁存器，这样就把单片机的P0口与锁存器连通了
    P0=0x7f;           //这里因为片选 接的是P0口的第7位，P0=0x7f即把第七位置0，片选选定，也即是选定ADC0804工作
    wela=0;                //关闭位选锁存器

    while(1)           //进入死循环不停地做模数转换
    {
        adwr=1;        /*-----------------------------------------*/
        _nop_();
        adwr=0;              / *启动AD转换（根据时序图来的）*/
        _nop_();
        adwr=1;       /*-----------------------------------------*/

        for(a=10;a>0;a--)
        {
            display(A1,A2,A3);     //兼具显示和延时的作用，因为转换需要经过一定的时间，用这个for循环可以起到延时的作用
        }

        P1=0xff;                    //读取P1口之前先给其写全1

        adrd=1;                    //rd置1（根据时序图可知）
        _nop_();                    //延时一个机器周期（根据时序图可知）
        adrd=0;                     //rd置0（根据时序图可知）
        _nop_();                    //延时一个机器周期
        adval=P1;            //A/D转换后的数据赋给adval
        adrd=1;             //转换后的数字信号（二进制的信号应该已经译成了十进制了）读出（也是根据时序图可知）

        A1=adval/100;      /*-----------------------------------------*/
        A2=adval%100/10;    /*分离转换后的十进制数，用来给数码管显示*/
        A3=adval%10;       /*-----------------------------------------*/

     }
}
/*-------------------------------------------------------------------------------*/

void delayms(uint xms)
{
    uint i,j;
    for(i=xms;i>0;i--)              //i=xms即延时约xms毫秒
        for(j=110;j>0;j--);
}
void display(uchar bai,uchar shi,uchar ge)  //显示子函数
{
    dula=1;
    P0=table[bai];
    dula=0;
    P0=0xff;
    wela=1;
    P0=0x7e;
    wela=0;
    delayms(5);
    dula=1;
    P0=table[shi];
    dula=0;
    P0=0xff;
    wela=1;
    P0=0x7d;
    wela=0;
    delayms(5);
    dula=1;
    P0=table[ge];
    dula=0;
    P0=0xff;
    wela=1;
    P0=0x7b;
    wela=0;
    delayms(5);
}

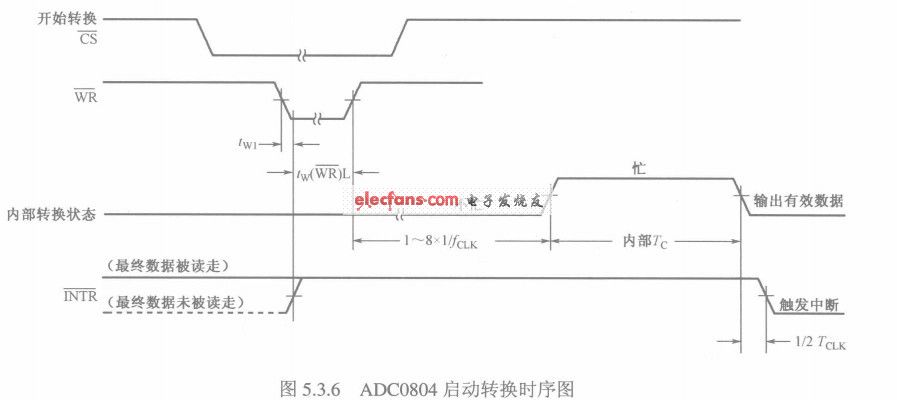

从时序图可知首先要选定片选，即置CS=0，程序中一直让cs为0，这样一直选定其工作。对转换没有影响。再看WR的时序图WR先是高-->低-->高,从低-->高这个过程中至少要延时tw(WR)L(ns)，程序中用的的_nop()_函数就是延时一个机器周期，本实验板得机器周期为1000ns远大于tw(WR)L(ns)。再看RD

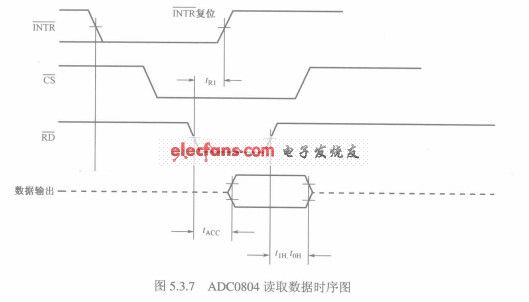

RD的时序是高-->低-->高，RD为低后延时tACC后就有数据了，adval=P1;            //A/D转换后的数据赋给adval
于是再把wR拉高这样就把数据读走了。因为INTR是自动变化的，所以不需要人为设定。（以上个人理解不知道是否正确^-^）

呵呵，不同的转换器时序图应该也不一样，程序代码也有差别，但本质是一样的。
以上参考自《新概念51单片机c语言教程》，感觉A/D转换挺难的:(

很好很实用

好东西。

不错的笔记

确实很实用的

很有用。

多细，收藏了

嗯 虽然我也是刚踏入电子行业 虽然看不懂 不过还是收藏了 留给自己以后的礼物吧！

不错的笔记

希望做出更多的笔记~
这样也方便自己在学郭天祥老师这本书的时候有所交流

呵呵，你也一样啊，把你的经验发上来分享下吧，共同进步。:P

学习！

挺好的

小编有个问题想请教一下：
for(a=10;a>0;a--)
         {
             display(A1,A2,A3);     //兼具显示和延时的作用，因为转换需要经过一定的时间，用这个for循环可以起到延时的作用
此程序段中，display(A1,A2,A3);程序执行此句时，A1,A2,A3的参数值缘何而来?
