DS90UB913/914 问题请教
我目前使用UB913/914做了pcb，想用来增加数字cmos sensor的距离。
电路板上，1.8V使用的是XC6206P182，万用表测量1.8V应该在1.76V左右，不超过+-5%的要求。
913/914 的VCCIO都是接3.3V
其中913： mode管脚，10K上拉，100K下拉，配置为使用image sensor的时钟。
PDB管脚上拉
其中914：mode管脚，10K上拉，0R下拉，配置为 12bit低速模式，应该跟913的默认工作模式是一致的
PDB管脚上拉，SEL下拉，OEN上拉，OSS_SEL上拉，BITEN下拉。RIN0+-输入差分信号。
连接到913的cmos sensor出来的时钟是48M，cmos sensor无需i2c配置，默认即可正常工作，已经测试过输出图像，正常。
lvds信号介质是2条8cm长的高温线（距离很短），后来又换成了30cm的双绞线（从五类网线上抽了一对出来）。
上电后测试用示波器观察，差分对信号上有间断的400mv左右的信号。每1ms左右有20us左右的信号波形。
然后在914端clk，hs，vs，data管脚无任何信号。 偶尔914的clk，hs，vs，data管脚有时候会有700多HZ的脉冲波形，占空比5%左右（高电平5%的时间）。LOCK信号输出低。
PASS信号输出为高，在PASS管脚也能看到跟clk，hs，vs，data输出管脚相同的700多HZ的脉冲，只是极性反了。
在这种情况下，i2c读写914 寄存器操作也无法成功。
在这种情况下，请教TI的技术支持大哥，应该在哪儿去找问题。谢谢了。
继续：
今天测试了PCLK信号波形比较美观，没有变形和毛刺，幅度在0.8V~1.9V之间，感觉还好。
把913的mode脚下拉电阻改为4.7K（即外部时钟工作模式），然后把48M pclk再飞线飞到gpio/clkin （Pin18管脚）。症状仍然一样，测试gpio/clkout（Pin17管脚），没有clk输出。
所以感觉应该是913没有正常工作，914自然也无法lock到时钟，i2c也就无法配置了。
但是913的外围并不复杂，我的pcb上，电源过滤的电容都是严格按照PDF来的，一个滤波电容都没省。除此之外，913就是mode，idx，pdb管脚需要确定的电平。外围并不复杂，如果913都不工作，难道是 芯片货源不正。（我的芯片是淘宝上买的，33元一片）。
请求TI的技术大神给予帮助，指条明路，谢谢了。
再请问一下TI大神，ds90ub913qsq，和ds90ub913sq有什么区别啊。我看913芯片上的标，后缀是sq，不是qsq。
后缀带Q的表明是用在汽车电子上的，满足AEC-Q100的等级标准。
您好，我的913/914不工作，查了一下，给的信号，电源都没啥问题。
现在完全没有头绪，能不能指导一下，应该检查一下哪些地方。
你描述了很多，那么现在的问题是，913,914都没有工作，那么913的I2C时序有吗？时序正常吗，把电路图发上来看下吧。
Kailyn，您好，目前913,914 i2c时序都不工作，不产生ACK信号。下图是913发起写操作的波形。第9个时钟，没有ACK将SDA拉低。i2c的clk频率是100K。
示波器只有1个探头，两次操作，把sck，sda信号叠到一起的。

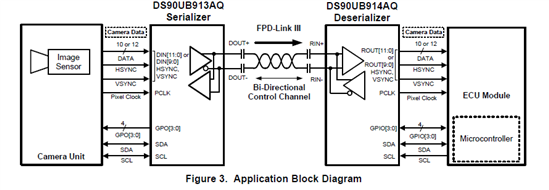

应该是从机地址没写对导致没产生ACK信号，913的7位地址你写的是什么？如果你是类似于这个图的应用，那么913 的地址应该为remote serializer的地址。
Kailyn，您好，非常感谢这几天你们的解答和回复。
目前已经基本上通了，通过几天的调试，主要有几个问题。
1. 最早画板子的时候没有evm的原理图，是看的pdf， PDB，OEN……等信号上拉都是接的1.8V，而不是VDDIO，现在已经飞线解决。
2. 我在其他帖子上说到的lock不稳的问题，应该是pclk摆幅小导致的，换成晶振输出后lock就稳定了，目前已经有连续的信号输出，能够在cpu上捕捉到图像数据。
但是还有俩问题：
1. 我现在是cpu的i2c直接跟913,914都连到一起。目前913可以i2c访问，914i2c没反应，已经确认地址无误，访问914的时候使用的地址跟913寄存器里读出来的DSE地址是一样的，然后又用所有914的可配地址都试了一遍，还是不行。但是913可以正常访问。
2. image sensor出来的pclk因为摆动，漂移等原因，可能影响lvds信号，因此你们前面有帖子说建议使用extern osc输入，而不使用pclk。但是很多sensor，pclk输出并不等于晶振输入的频率，而是有2倍频，2.5倍频或者其他非整数倍的频率。这种情况下如果使用晶振的频率，就只能采集到部分数据，也就是说，如果使用extern osc，用GPO2给sensor提供时钟，这种情况，sensor的pclk必须跟GPO2频率一致，可以这样理解么。
914的地址你配的什么？因为这两个器件比较特殊，CPU除了和914，还可以和913甚至远端的imager通信，所以写从机地址时一定要注意。
这个问题其实在datasheet中有详细描述，总结下，如果使用外部时钟，那么经过913内部2分频后得到的输出GPO2给sensor提供时钟，而sensor的时钟频率大小要看913采用10bit模式还是12bit模式，如果是10bit，那么PCLK=2*外部时钟=4*GPO2，如果是12bit的话，PCLK=1.5*外部时钟=3*GPO2.比如外部晶振是48MHz，那么2分频出来的GPO2=24Mhz给sensor，sensor的Pixel Clock应该为96Mhz (10bit )或者72MHz（12bit）。li shi
2. image sensor出来的pclk因为摆动，漂移等原因，可能影响lvds信号，因此你们前面有帖子说建议使用extern osc输入，而不使用pclk。但是很多sensor，pclk输出并不等于晶振输入的频率，而是有2倍频，2.5倍频或者其他非整数倍的频率。这种情况下如果使用晶振的频率，就只能采集到部分数据，也就是说，如果使用extern osc，用GPO2给sensor提供时钟，这种情况，sensor的pclk必须跟GPO2频率一致，可以这样理解么。
Kailyn Chen
914的地址你配的什么？因为这两个器件比较特殊，CPU除了和914，还可以和913甚至远端的imager通信，所以写从机地址时一定要注意。
913地址配置为 0xBA 访问正常。
914的地址配置为0xD8,0xDE两种都试过，都不能访问。
I2C总线出来的时序也用示波器看过，能读出正确的地址。
Kailyn Chen
这个问题其实在datasheet中有详细描述，总结下，如果使用外部时钟，那么经过913内部2分频后得到的输出GPO2给sensor提供时钟，而sensor的时钟频率大小要看913采用10bit模式还是12bit模式，如果是10bit，那么PCLK=2*外部时钟=4*GPO2，如果是12bit的话，PCLK=1.5*外部时钟=3*GPO2.比如外部晶振是48MHz，那么2分频出来的GPO2=24Mhz给sensor，sensor的Pixel Clock应该为96Mhz (10bit )或者72MHz（12bit）。

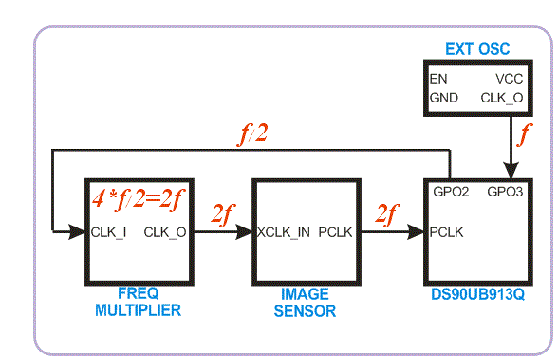

你好，Kailyn。请问你意思是不是给sensor的时钟需要先通过倍频电路对GPO2进行4(10b)或3(12b)的倍频？有推荐的倍频器件么？
谢谢。
我用的是EXT OSC模式。比如，我用的SENSOR是27MHz参考输入，27MHz像素时钟输出，8bit外宽的数据。这样，913的GPO3的EXT OSC输入应该是13.5MHz，GPO2输出应该是6.75MHz。那么，6.75MHz是否需要先4倍频至27MHz后再提供给SENSOR的参考输入时钟？
如果是，有无推荐的4倍频电路？
另外，市场上好像只有13.560MHz的晶振，有无关系？
谢谢！
我的意思是如果使用外部时钟的话，sensor的时钟和GPO2输出的时钟大小的倍数关系。Sphinxing
[
你好，Kailyn。请问你意思是不是给sensor的时钟需要先通过倍频电路对GPO2进行4(10b)或3(12b)的倍频？有推荐的倍频器件么？
谢谢。
谢谢Kailyn。那请问我面临的情况如何解决？需要倍频电路么？
我用的SENSOR是27MHz参考输入，27MHz像素时钟输出，8bit外宽的数据。这样，913的GPO3的EXT OSC输入应该是13.5MHz，GPO2输出应该是6.75MHz。
你理解错了，27MHz外部时钟输入给GPO3,913内部2分频电路输出GPO2，GPO2输出的频率为27/2=13.5Mhz。 如果采用10bit模式，那么sensor的参考时钟为4*GPO2=2*EXT OSC=54MHz。
Kailyn, 请注意，我现在用的SENSOR输入时钟只能是27MHz，像素时钟也是固定的27MHz，数据位宽是8Bit。有没有办法解决？
Kailyn 你好！
我也采用外部始终，但是发现GPIO2没有时钟输出，我用i2C配置914是正确的，并可以读取到913的寄存器，设置913都没有问题。目前就是给Sensor的时钟出不来，所以无法访问Sensor。

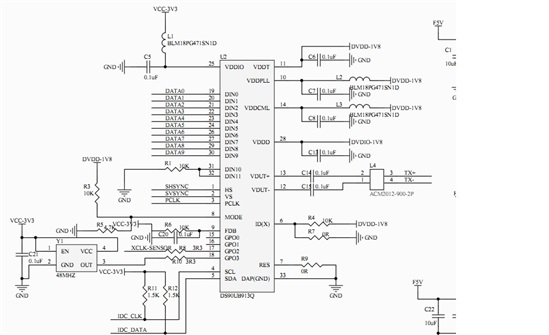

我的原理图如下：是否有问题？
是否需要
您好，kailyn，我的913/914已经调通一段时间了，近期测试了5款摄像头，发现时钟对于913？914的使用还真是个问题。我目前使用的sensor，大部分时钟输出都是在600mv~2000mv之间摆动，5个sensor稍有差异，有些高1，200mv，有的低100mv。然后有3款sensor，都出现了914端lock不住信号的问题，lock持续的跳变，用示波器观察时高时低，如果换一个pclk摆幅大100mv的sensor，就完全没问题，信号和图像都稳定输出。
类似这样的情况，有什么办法解决么。大部分sensor都是2.8V的IO电平，我的913是3.3V的IO电压，但是我把913的IO电压改为2.8V，症状也是差不多的。就是有个别摄像头，总是在914端不能稳定的lock信号。当然，也有可能是别的原因，但是我这边观察，我感觉可能是913的pclk对时钟的摆幅和抖动有要求。
请指导一下，如果遇上这样的情况，但是又没法改为extclk，有什么办法么？或者应该在那儿去找解决方法。
你好，kailyn，再请教一下。
我的913/914已经调好很久了，也陆陆续续测试了5个sensor了，在这个过程中，发现913有些调sensor，有些sensor无法建立稳定连接，有些就可以。我开始怀疑是pclk摆幅的问题（我的913/914工作模式是 10bit，pclk作为913时钟输入）。昨天又测试了一下，找了一款摄像头，pclk输出是400mv~240mv，比我前边测试的大部分摄像头输出的pclk摆幅都大（前边测得5个sensor，pclk摆幅在600mv~2000mv之间）。结果发现新找的这款sensor接上之后，914那边的pclk输出还是时断时续，lock信号不停跳动。也就是说，问题不应该是信号幅度，而是处在pclk抖动原因了，现在唯一的理解就是不同的sensor，输出的pclk稳定度是不一样的，如果漂移和抖动比较大的，913这边可能就没法持续正常倍频，914端就不能持续lock。
现在想请教的是，
1. 现在这种情况，有什么解决方案么？
2. 我一直没理解extclk模式到底应该怎么设置时钟倍数。现在我的sensor是27M晶振输入，74.25Mpclk输出，同时913以pclk作为工作始终。如果913要改为extclk，那时钟信号应该怎么给，是需要给27*4=108M的extclk么，如果这样的话，913的108M时钟又如何对sensor的数据进行采样呢。
调913914也有一阵了，这些问题一直没有解决，还请各位大哥给予指导。
li shi
2. 我一直没理解extclk模式到底应该怎么设置时钟倍数。现在我的sensor是27M晶振输入，74.25Mpclk输出，同时913以pclk作为工作始终。如果913要改为extclk，那时钟信号应该怎么给，是需要给27*4=108M的extclk么，如果这样的话，913的108M时钟又如何对sensor的数据进行采样呢。
看来你这个sensor只能用PCLK作913时钟了。913手册里有个问题没说清，很折磨人，就是：在10bit时，913总是假设sensor的像素输出时钟PCLK是sensor参考输入时钟的4倍。手册还举了例子，48MHz的GPIO3在913内部2分频后，从GPIO2输出24MHz给Sensor做输入，Sensor最后输出96MHz的PCLK再给913。你的sensor是27M入74M出，显然没办法用EXT OSC模式了。
Sphinxing,您好，谢谢你的解答。我大概明白了，就是说913的extclk模式，倍频数是定死的。如果是10bit模式，就必须把sensor配置为 pclk = 4 * refclk； 然后输入2 * refclk 给913, 913输出refclk给sensor。 如果是12bit模式，就必须把sensor配置为 pclk = 3* refclk； 然后输入1.5 * refclk给913， 913输出refclk给sensor。 如果不能把sensor配置为这种固定的时钟关系，那几没法工作。
另外，再请教一下，我在前一个帖子里说到的，913 挑 sensor ，有sensor接上之后就不能稳定工作的情况，有什么解决方法或者建议么。
li shi
……如果是12bit模式，就必须把sensor配置为 pclk = 3* refclk； 然后输入1.5 2 * refclk给913， 913输出refclk给sensor。 ……
我专门建了一个913/914的QQ群SerDes，ID：432840868，欢迎大家讨论。
li shi,你好，我现在开始调试913,914，但是914的lock信号一直低，请问要从哪些地方检查了，完全没头绪了
913,914只要电路连接好之后，无需要配置，913,914之间应该会自动建立连接。如果你的914pclk没有输出，你把bisten接高，试试，看是914是否lock正常，并且输出bist内建的时钟。如果没问题，说明913，914都是工作的。
另外，要注意，除了IDX，MODE是上拉1.8V之外，其余的配置管脚都是上拉到VDDIO。如果这些都对，你可以找个环境接个频率适中，波形完美的晶振给pclk，如果正常工作了，那就去查一查你的sensor输出的pclk信号，是不是波形质量很差。
我不是专职的硬件工程师，更专业的，我也不懂了。
我是来结贴的，网上很多论坛里的帖子，楼主得到答案后，帖子就太监了。后来的人在网上总是搜索到一大堆没有答案的问题贴。
913,914调通后，又出现一个恶心问题，就是有的sensor能通，有的sensor时断时续。lock会跳变，周期在几微秒到几时微秒之间不等，输出pclk也是时有时无。开始认为是sensor输出的pclk摆幅不够，后来很快排出了摆幅的原因。自然就只能怀疑是sensor输出的pclk 波形质量不好，抖动和漂移超出913的要求了。但是手头没有利器可以测试。于是这两天盲目的用各种sensor测试，也盲目的改电压配置，甚至换电源片子，希望能过改善电源质量解决问题，但是中间都没有发现规律性的现象。后来终于观察到，有一款sensor，改pclk频率的过程中，频率越高，unlock越严重，频率低到30M左右，就完全稳定了。这样基本上问题确定在pclk质量上了，于是尝试通过修改sensorpll的参数，来优化pclk的信号质量，减少了抖动和漂移，这样修改后，914输出时断时续问题解决。
从这个测试结果来看，913,914其实挺好用的，对电源和外围不是特别敏感。但是sensor厂家这么多，所以913挑sensor的情况一定会存在，而且会比较明显，如果想要正常工作，sensor也得做一些设置，确保良好的pclk质量。
好了，结贴。
你好，我按照你说的操作，电源、IDX、MODE配置没有问题，目前的状态使，913使用外部时钟模式，外部晶振为48M（GPO3），能输出24M时种（GPO2），感觉913是正常工作了，但是对于914，把Bisten拉低或者拉高，pclk都没有输出，lock信号一直未低状态，而在bisten低时，PASS为高，而在bisten高时，PASS为低，不知道你还有什么建议吗，调了好长时间了，一直连接不上
我专门建了一个913/914的QQ群SerDes，ID：432840868，欢迎大家讨论。 li shi 也在群中。
@li shi,请问下，你的sensor 是如何初始化的，我这边在调试Sony imx322时，怎么初始化imx322 总是失败？
你好，你是在linux平台开发的吗？哪里可以获得913/914的参考代码
913一直不能I2C访问，报IO Error的错误，不知道是哪个寄存器配置的问题
