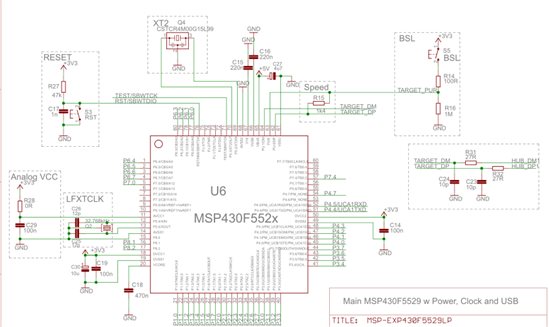

M430F5529基本外围电路图

时间:10-02 整理:3721RD 点击:

 我是新手,想问下工程师们自己做M430f5529时,要接外部晶振吗,还有那个12、13引脚的晶振一定要接吗?那个XT2的晶振可以改成8M吗?或者可以不接吗?在线等待……

你可以看下MSP430F5529的数据手册,里面详细介绍了XT2在不同的模式下以及不同的测试条件下的频率范围。

12,13引脚的定义有两个,要么是做GPIO口,要么是晶振的输入端。

如果系统时钟使用内部震荡源,那么可以不接外部晶振;12.13脚的32.768khz晶振应该是RTC时钟晶振,可以不接。xt2的范围应该是包含8M的,可以参考其数据手册
