iso5500这个芯片是不是有问题？

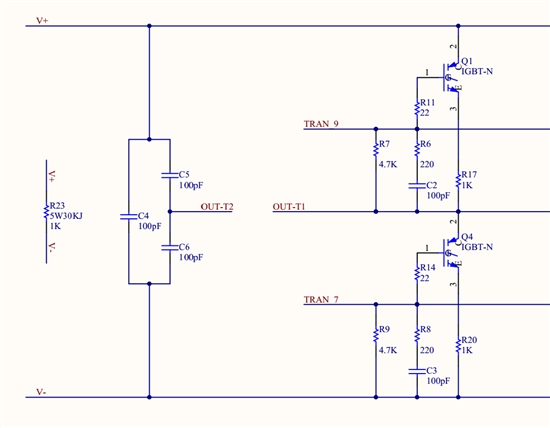

我在用ISO5500开发板的时候，用两块ISO500开发板做半桥驱动，我发现在上桥臂的IGBT的D端和S端的电压很大，在图中就是Q1的D和S端的电压很大，v+和v-是320的电压，而OUT-T1的输出电压只是在0V到25V的方波，不知道为什么？请大侠们解释下。

图中的R17和R20都没有，就是短路线短接的。ISO5500的15V供电电压的地是和V-连接的，否则ISO5500的G端没有波形。

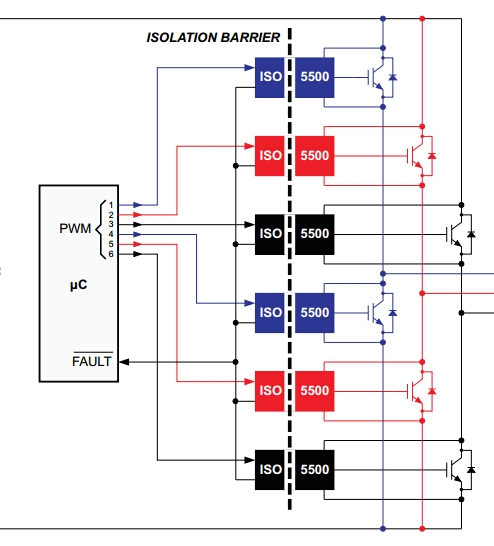

基本上是按照这个接的，但是只用了两个开发板，一个上，一个下。

而且我还发现，datasheet中RESET是低电平有效，但是在开发板中，RESET是一直连接到低电平的，否则根本没有驱动G端的波形，这个是datasheet错误吗？

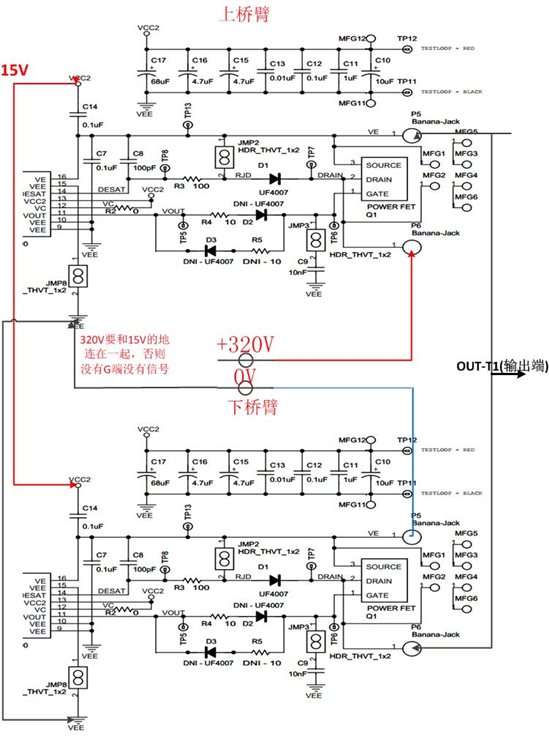

把基本的连接方式传上来了

经过FAE的指导，问题确认了，两个iso5500，芯片的15V供电要独立的两个15V电源，波形出来了，但是跑了一会，居然芯片爆了，继续查找原因中。

芯片爆了一般是电源的原因了，看看有没有什么高压串进来

你提到的reset连接问题，ISO5500的数据手册里有介绍说，当FAULT有效时，使用reset来进行复位。 并且内部有failsafe电路，不像我们平时的reset开机需要reset一个由低到高的变化过程。当ISO5500正常工作时，即使给reset一个低电平，也不会影响它的输出。所以EVM里接了一个jumper，需要的时候进行拉低即可。

独立的两个15V，必须完全独立。烧芯片就是这个原因。而且还有一个需要注意就是15V的地需要连接到IGBT的S端，否则没有波形。

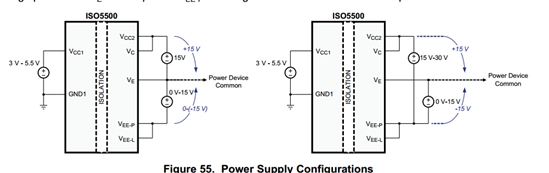

ISO5500EVM输出负压电路，电源怎么接？我采用了下图中右边的接法！但是没有输出。

那H桥怎么办？H桥两下桥臂参考电压相同的，即使用两个开关电源都没法彻底分开。
