ISO5500 驱动波形问题

驱动电阻用的是10欧姆的，驱动波形尖峰好大，从网上查，好像是驱动的功率不足，是不是这个原因？

GS端加0.01uf电容和10K电阻后的效果，效果好一点，但是还有明显的抖动，关键是IGBT发热严重。

栅极电阻为22欧姆，因为手册上栅极驱动能力为2A，我加的电压为VCC2-VEE是25V，VE - VEE 是10V，产生的驱动电压为-10V 到 + 15V的电压，所以电阻最小为25V/2A = 12.5欧姆，所以换成了22欧姆，不知道这样计算对不对。

这个图是在IGBT的GS端并了一个0.01uf电容和10电阻，波形好了一点，但是IGBT发热依然严重，达到100度。电流才5A，IGBT的驱动能力为40A。

哪个是输入波形？

哪个是输出波形？

能否上传原理图看看

供电电压有变化，将R5换成0.1uf电容，VE-VEE加10V电压，产生负压用，VCC2-VEE加25V电压，这样就会产生-10V至+15v波形。

上下桥各一个ISO5500,黄色的是下桥的驱动线，蓝色的D端的高电压。

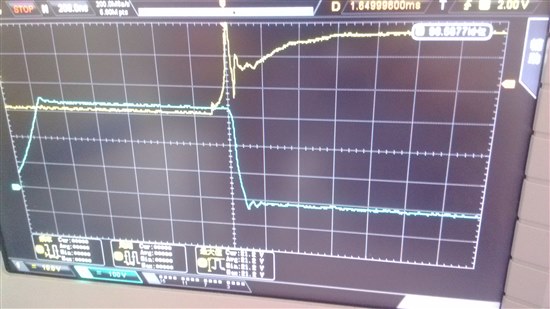

黄色的是驱动波形，蓝色的是D端电压。

用的是半桥逆变。

显然是功率部分寄生参数过大，导致反射电压过高。
