max232信号输出问题？

我想用TTL驱动RS232，我在串口TXD和SGND中间串联一个4.7kΩ电阻和一个发光3v二极管；p3.0和p3.1接了个1K排阻。然后打开单片机，结果很糟糕，发光二极管一闪一闪的很微弱！基本上看不到，但是还是有一小点；当我用电脑串口线连接单片机串口，打开电脑串口助手时，发光二极管一闪一闪的亮得很正常。为什么单片机串口输出信号电压这么低！用max232转换的电平怎样才能驱动RS232啊！有人说加上拉！我也加了啊，可是还是不行。知道的说下，谢谢了！

你到底是怎么连接电路图的， 搞半天，我都没有清楚你到底连接了 几种情况， 你用的是什么单片机呢，兼容TTL电平么，要51的话，就没有问题..
pc机出来的是 232电平， 它是负逻辑（单片机是正逻辑），电压也很高，绝对不能直接连接到单片机串口，需要电平和逻辑的转换.你这儿叙述的max232就是起这2个作用，但是MAX232转换出来的电平是5v（TTL），高级一点的单片机，都不会是5v驱动，但是却兼容5v，这时候，常常选用另外的芯片将电平转换到VLTTL，即是3.3v，这样的芯片如：sp3232，max3232.总之，单片机要和pc机通信，必须要电平和逻辑转换芯片.
你问题描述的不够清楚。问一下，什么叫3v LED

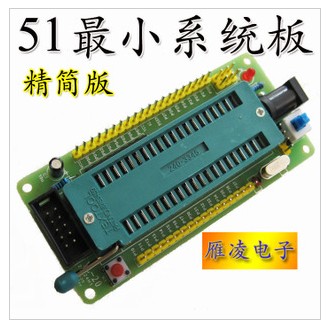

用的是51，

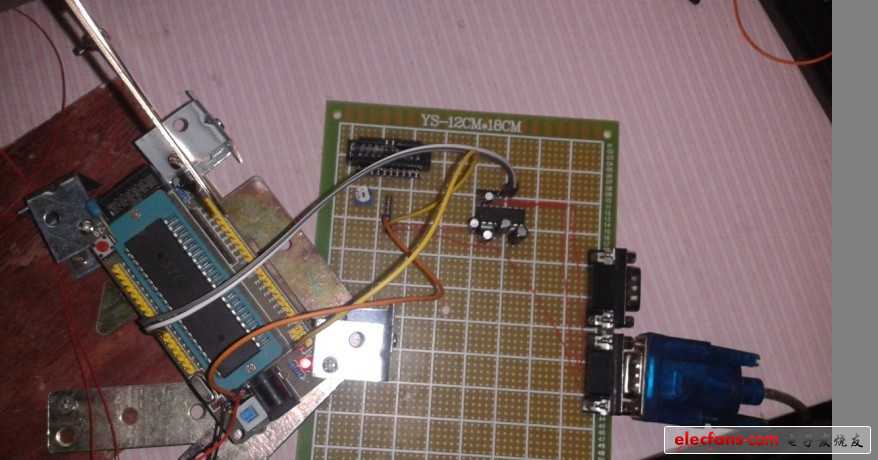

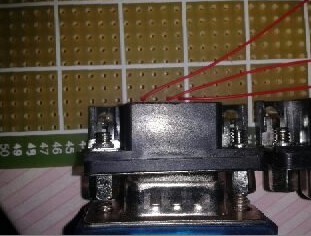

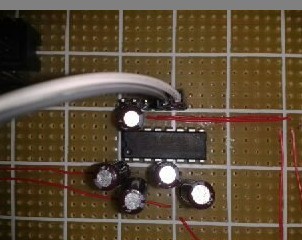

然后自己焊了用max232个串口

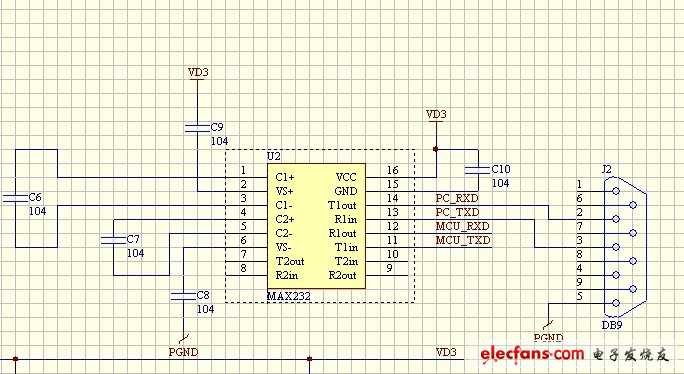

按照这个图接线

串口连接电脑是可以正常下载的。
3vLED就是发光二极管，说的不够专业但是就是这个意思，不要介意，呵呵！
麻烦你分析下！谢谢了。

可以正常下载是什么意思?是 说可以忘单片机里面下载程序么，要是真的那样子的话，那肯定说明你电路图连接没有问题。都能下载程序了，肯定是正常通信的结果..
