lmk输入CML电平

lmk048xx的数据手册中未提供输入参考时钟为cml电平的参考电路，能否提供一份，谢谢！

参考电路, 可以看一下官方网站的

LMK048xx Evaluation Board User's Guide

您好：

此图为文档中电路，这个电路从SMA端可以输入CML电平？预留的电阻电容不需要加上？

你指的CLKIN/CLKIN*输入吗？根据datasheet Page11的电气特性来看，并非标准CML电平，CML电平的Voh=1.9V，Vol=1.1V，Vcm=1.5V，而CLKin0/0* 和 CLKin1/1*的输入，datasheet中已经给出为0.5V~3.1Vpp，如果采用单端输入的话，是0.25V~2.4Vpp范围。你是想采用差分输入还是单端输入？user's guide中的电路确实看起来比较乱，找不到CLKin0/0*  和 CLKin1/1*是通过哪款时钟发生器产生的，SMA也看不出连接到哪里，应该是采用的时钟发生器这类仪器直接输出提供给lmk048xx作为时钟源，我再看看。

您好：

       我要采用的是差分输入，输入的信号的标准的CML电平，datasheet的page116中只给出了CLKin接LVDS和LVPECL的推荐电路，想确认下CML的接法，谢谢！

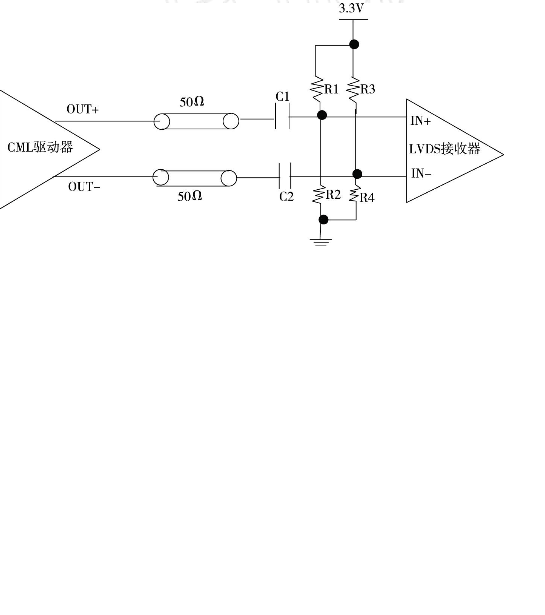

这个是我网上随便找了个不同电平耦合的典型例子，你现在的情况是driver是CML电平，receiver是LMK048xx的输入电平，LMK048xx的VCLKin的输入共模电压为1.2V(Vih=2.4V，Vil=0.4V)，所以如何确定图中的R12~R4的电阻值,只要遵守以下条件即可：

R1//R2=R3//R4=50ohm(50ohm传输线阻抗匹配电阻）

Vcc*R2/(R1+R2)=Vcc*R3/(R3+R4)=Vcm=1.2V

R1=R3,R2=R4去计算即可。

纠正一下，LMK048xx的VCLKin的输入共模电压应该为1.4V，不是1.2V。

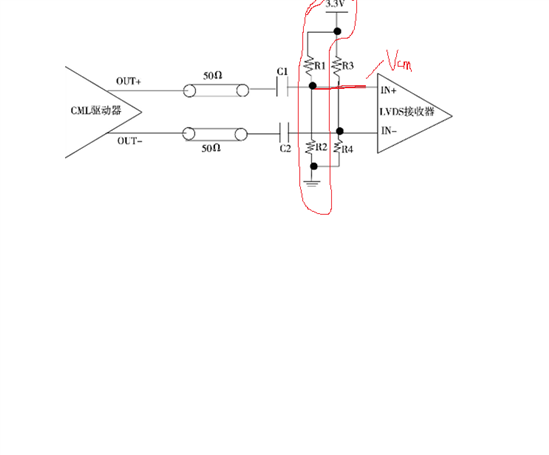

另外红色部分也是典型的不同电平之间耦合常的电阻网络，其中Vcm=Vcc*R2/（R1+R2)

您好：

        非常感谢您的解答！还有一点不明，就是共模电压为何要选1.4V？

这个是LMK048xx器件datasheet中给出的CLKIN/CLKIN*电平的标准，Voh=2.4V，Vol=0.4V，那么共模电压为（2.4+0.4）/2=1.4V.

可能我们看的手册不同，我的Voh=2.0V，Vol=0.4V，谢谢！

恩，知道这个意思就行了，目的就是通过分压电阻使得输出在输入的共模电压范围之内即可。
