多个I2C器件级联

1488.ADT7420_cn.pdf

TI专家，

                您好！

                我们现在需要用到多个温度传感器IC，传感器IC型号为ADT7420，使用I2C通信协议，并有A0,A1地址线。打算使用至少8个该传感器，最好具有扩展功能（比如打算再增加两个该传感器，直接挂接到I2C总线上即可）。要求只使用一个MCU获取这些传感器的数据。所以请问一下TI公司有没有I2C扩展之类的芯片可以使用我们需要的功能呢？

               感谢您的任何建议！

      或者地址扩展IC？

你可以考虑TCA9554这款I2C 拓展芯片：

http://www.ti.com/lit/ds/symlink/tca9554.pdf

      谢谢您的提示.  我刚找到了ADG795A这种类型的芯片是不错的。可能考虑使用这一种类型。我们需要的I2C从器件可能不止8个，所以需要找一个能够扩展能达到12个以上的。如果TI公司有A类似DG795A这种类型的芯片，可以推荐，

      再次感谢！@

5315.ADG795A-795G_I2C_Analog_Switch[18].pdf

TI目前的I2C switch最多只能拓展8个，PCA9548A和TCA9548A两款，以下链接是I2Cswitch的所有产品，你可以参考一下：

http://www.ti.com/lsds/ti/interface/i2c-multiplexer-switch-products.page

Hi,Kailyn

                 谢谢您的指导！觉得PCA9548A这款芯片不错。但我有几个问题想请教一下。

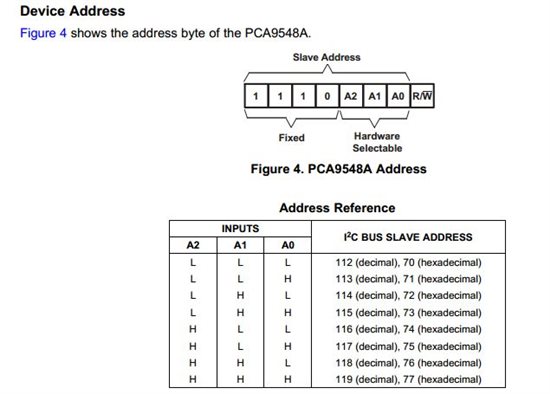

（1）PCA9548A的datasheet里面有下图所示的应用实例，我发现A2,A1,A0都接地去了，那是不是这个电路中只有channel 0是有效的？其他通道不用？

（2）如果PCA9548A的通道0(channel 0)挂接一个I2C设备，假设这个I2C设备地址为0x48。PCA9548A的通道0也有一个地址（0x70)，那么如果我要访问该I2C设备，在MCU里面如何才能访问它呢？即这个I2C设备的最终地址是多少呢？是I2C设备地址0x48与PCA9548A的通道0地址0x70进行“相与”操作吗？这个地方有点疑惑。

（3）请问下图所示的接法可以吗？

1）是的，PCA9548A是一款8选1的I2C多路开关，A2A1A0=000说明channel 0导通，这个图里也就是说master和后面拓展的8个设备中的接chanel 0的设备导通。如果A2A1A0=001的话，那么就是和接channel 1的设备导通。

2）datasheet中你也看到了这8个地址，chanel 0挂接的I2C设备的地址就是0x70.主机进行访问时，channel 0的从机地址即为0x70.

3）看了你的这种接法也理解了你的第二个问题，这种接法是不可行的，每个channel只能挂接一个I2C设备，也只能有一个从机地址呢，像你的这种解法，当A2A1A0=000时，channel 0导通，主机只能和地址为0x70的一个从机进行通讯。

Hi,Kailyn

    谢谢！现在全明白了，我昨天已经把方案确定好了，准备采用像LTC4314这种专用类型的芯片。如果TI公司有此类型芯片更好（如有可提供型号，呵～）。

    再次感谢您一直的指导！
