ADS1262数据不稳定的问题

经过长达半年的摸索，还是问题多多，

1.设置完寄存器之后，不能去读，有时读一次读出来的是正确的，再读的话全部是0，但有时直接读出的全部是0，而且AD也不转换。但是写进去不读的话，AD还是能正常转换，DRDY引脚会根据我设定的数据数据速率产生低电平。

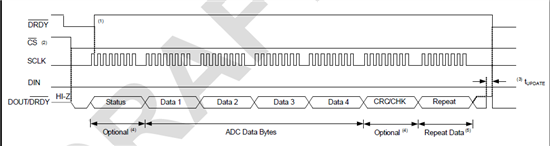

2.下面是时序图

 如果我设定读7个字节的话， 每次都是第一次读的数据能跟CHK位匹配，后面读出来的所有值都是0，于是我换成只读4字节

只读四字节的话，如果是通过读命令去读，读到的四个字节最后两个字节始终是0，

但是如果直接去读，不发送读命令，读出来的值四个字节都有数据，但极度不稳地，我现在只取了24位，就有最后2位乱跳，我接的是

压力传感器，而且是压的越重，尾数跳动的越多，比如不放重物的时候最后2位跳，可能放上重物的话最后3位，4位也在跳了。

3.最后恳请TI原厂的技术支持帮忙看看，真不想在这个上面浪费太多时间和精力了，但老板天天追着问，我快被逼疯了。。。代理商那边也没技术支持

  通过代理商联系了一个原厂的技术支持，但邮件发过去半个月，一点音讯也没有，我实在没辙了，一点方向都没有。。。

这个芯片停产很久了吧，为啥要用这个芯片呢，这边数据手册都查不到的

停产了？不是去年刚出来的吗？当时是听说这颗AD精度能做到28位，我们才尝试用的。

是新品啊，我以为停产了呢，因为官网找不到资料啊！很想给你看看这个问题的，可是我这边找不到该芯片资料，应用等文件

我手里就一份数据手册，没有任何资料，我刚才还在试，初始化一遍，芯片根本不转换，我现在都是复位100次，芯片才正常工作的，你能提供下邮箱吗，我将数据手册传给你！

你直接在回复的时候用附件的形式加上数据手册，我就可以下载了，谢谢！

刚才似乎没传上来，我再传一遍

已看到，你把原理图相关部分也传一下吧，先看看原理图有没有问题。

另外这个数据手册是个preview的版本，不是正式版本，根据它来走不一定很合适。这样，我看看能不能在英文论坛上申请一份正式版的数据手册，如果有，由于有时差估计明天能够拿到

好的，那麻烦了，

抱歉，这个芯片美国那边也没人用过，数据手册还在请求中，我会一直关注

不是吧，我听代理商讲，国内有人在用呢，美国居然没人用过.......

我的意思是美国的FAE没有支持这个芯片的，或者我还没找到支持这个芯片的，等我找到，从他那里得到一些可以依赖的资料再来分析，因为目前这个数据手册不是正式版，怕是会有些bug

嗯，明白，谢谢你啊，我也会持续关注这个帖子的，呵呵

我先看了一下原理图，建议你把CAPP和CAPN之间的电容改回10nF,另外使用7.3728M的晶振请使用5-20pF的电容做补偿。

等下我再分析你的程序

另外你的MCU与AD芯片接口I/O不要配置为开漏，若是有上拉功能，配置为上拉最佳

IO口都是配置成推挽输出的，内部有上拉的，我目前没有使用外部晶振，用的就是内部RC，我照你 的建议改的试试

CAPP和CAPN的电容由4.7nF改成10nF，似乎效果更差了

新的数据手册已经出来了，

There was a bug on the RevA silicon that required that every WREG command be followed by a RREG command. This bug was fixed on RevB.

根据外国同行所述，该芯片还没有发行，不知道你说的有已经投产的会是哪家呢。由于新版手册上还是有NDA标志，暂时还不能共享

不好意思，回老家了10天，我也是听代理商说的，说是有厂家在用了，具体我也不是很清楚，我当时是跟TI签了保密协议才拿到样品和资料的，你把资料发到我邮箱应该没事的吧，huzhiyangabc5@163.com

已经发送了，请查收

程序上看起来是正确的，但是SPI接口功能部分是否正确您需要验证

我是用IO口模拟的SPI时序的，这个程序在很多AD芯片上都在用的，应该不会有问题，我再仔细检查下时序吧！

时序我估计不会有啥问题，你再示波器看一下速率是不是在正常范围

另外最好找两块板子测试吧，避免一块由于焊接或者芯片本身的问题而导致出错，以至于无法进展下去

我之前就用示波器看过输出速率，跟我设定的输出速率是一样的

刚仔细看了一下，你的DIN 和DOUT 是按照原理图接的吗？貌似有点问题的，应该spi设备的din == MOSI,dout == MISO

您好，请问ADS1262和ADS1263哪个稳定一点？
