DS90CR288 LVDS解Parallel之后的输出中28bit怎么用？会用到哪些？

我用的sensor只支持LVDS输出，但是cpu这端只支持Parallel输入，所以需要用到DS90CR288。

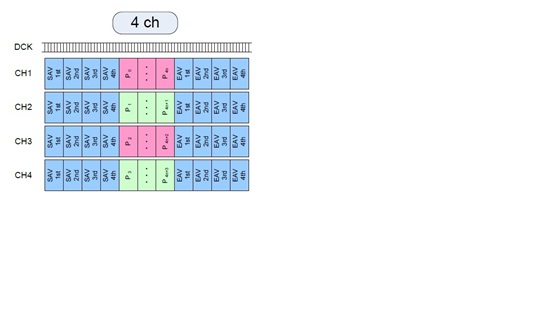

MSB  send frist，12 bit，下图是LVDS的时序：

LVDS解Parallel之后的输出中28bit怎么用？分别对应的data0到data11是哪位？这个地方解出来的信号还有水平和数字同步信号吗？

看这里应该表示了数据位， 可以细细分析一下

看不太明白呢，指导下？

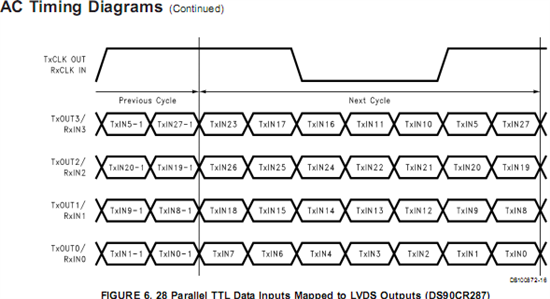

可以看到DS90CD288是将4对LVDS+1对CLOCK转化为28bit Data.

 如何连接，其实是有两种方法，我们可以把2bit LSB 放到LVDS pair3， 也可以把2bitMSB放到pair3.

比如我们采用2 bit MSB，那么R0~R7对应的就是：

TXIN5---R7

TXIN27---R6

TXIN5--R5

TXIN4--R4

TXIN3---R3

TXIN2--R2

TXIN1--R1

TXI0--R0

纠正一下，Figure6的 LVDS pair0 中不是完全TXIN0~TXIN6，所以需要将TXIN改成TXIN6..

因此需要修改下：

R0~R7对应的就是：

TXIN5---R7

TXIN27---R6

TXIN6--R5

TXIN4--R4

TXIN3---R3

TXIN2--R2

TXIN1--R1

TXI0--R0

同样G0~G7的顺序对应：

TXIN7---G0

TXIN8---G1

TXIN9---G2

TXIN12---G3

TXIN13--G4

TXIN14--G5

TXIN10--G6

TXIN11--G7

B0~B7的顺序：

TXIN15--B0

TXIN18---B1

TXIN19---B2

TXIN20---B3

TXIN21---B4

TXIN22--B5

TXIN16--B6

TXIN17---B7

剩余的 TXIN24， TXIN25， TXIN26，TINX23，对应的是四个控制信号（DE， HS， VS，General purpose）。

 Kailyn:  sensor 出来的数据不是RGB数据,而是12bit的raw data。

恩我这里列举的是DS90CR288输出28bit和后端显示屏的data mapping。

看你第一张图描述，sensor 是LVDS输出，使用DS90CR288转化为并行TTL/LVCMOS输出然后接CPU?

是这么个应用吗？

嗯  是这样的应用。

 恩那 还有什么问题吗？

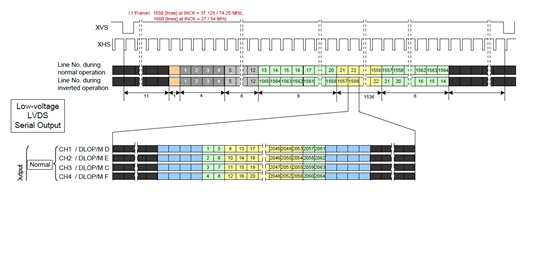

Kailyn，上面第一张图的时序，1536行，每行2048个像素。

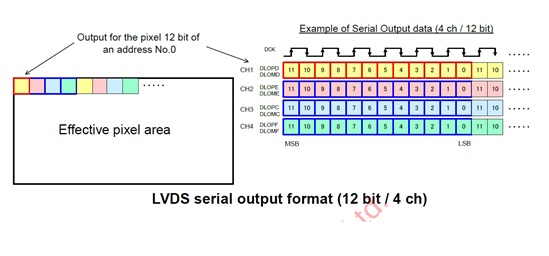

第二张图是像素时序，每个像素12bit 的raw data。

在其他支持Parallel输出的sensor硬件接口是 12个管脚加水平、垂直、clk,DATA0到DATA11、VS、HS、pclk。

但是这颗sensor是lvds输出，我们需要转成Parallel的接口。

但是我看这颗sensor的LVDS时序跟DS90CR288的时序差的有点远。

如果按第二张图的时序，解出来应该是怎么样的呢？
