关于利用FPGA和DAC902产生三角波信号 纹波太大的问题

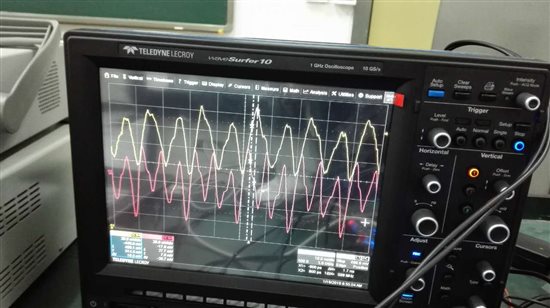

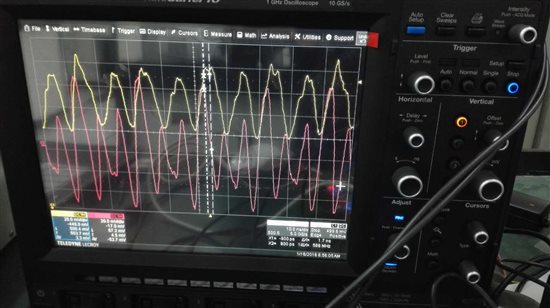

利用FPGA给dac PCB发送50MHz时钟和十二路数字信号，后者输入最高频为12.5Mhz。在双层PCB布局布线上，铺地，将地划分为数字地和模拟地（没有区分出电源地），并用磁珠相连，而且DAC902的DGND连数字地 AGND连模拟地。电路图上，dac902及外围电路参考datasheet设定。输出波形有50-80mV的噪声，不知道该如何抑制？我发现模拟地和电源地（电池供电，我认为负极为零电位）之间也有较大噪声。如图1，其中黄色为输出信号，红色为模拟地与电源地之间信号。图2 其中黄色为输出信号，红色为数字地与电源地之间信号。

还望指点，谢谢您的时间。

能够大致看出地线噪声在信号中的叠加了.

电源地有没有和模拟地共用, 会不会数字地噪声通过电源回路串扰到模拟信号中了

我用蓄电池给PCB提供正负12V电压进而在PCB上产生正负5V和3.3V，电池的电源地和PCB模拟地共用了，数字地和模拟地分割并用一颗磁珠连接，这会导致您说的“数字地噪声通过电源回路串扰到模拟信号中”吗？严格说起来，我还没有将电池的地与FPGA的地相连。

谢谢您的回复。

你的正负5V和3.3V是如何产生的？有没有测试它的纹波

由7805、7905、LD1117产生的正负5V和3.3V，还没有测过诶，您认为是电源的问题？
