求大家帮我看看这个问题怎么解决

时间:10-02 整理:3721RD 点击:

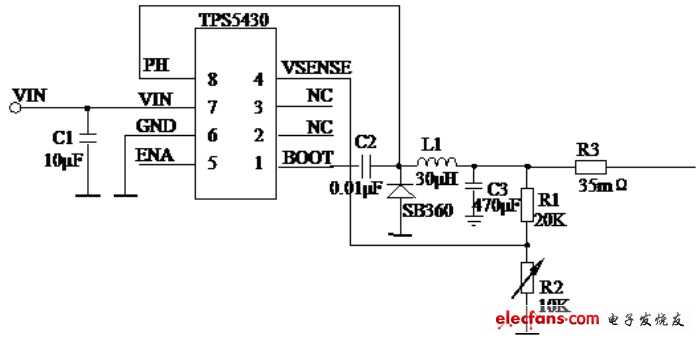

TPS5430连成一个DC/DC电压变换模块,详细内容如下,大家帮我分析一下我该怎么做。


TPS5430本来是通过R1,R2分压后反馈到4管脚VSENSE自动稳压,4管脚的基准电压是1.221V,也就是调节R1,R2的阻值就可以使输出达到想要的值,现在的要求是R3处的输出电流可调,输出电压在8V左右。电流I和输出电压V成正比关系,这个的推导我就不写了,电流I的改变量大约等于100倍的电压V的改变量。现在我将R2与4管脚的连线断开,将R2处的电压通过AD转换输入到单片机中,同时将电流I也通过AD转换输入到单片机中,当电流I不是预定值时,就将VR2的采样电压值加1后通过单片机DA转换输出到4管脚,然后TPS5430会相应调整输出电压,电压变化同时会引起电流变化,如此反复采样,比较使得电流达到一定值。
问题出来了,现在我用的单片机AD和DA采样只有8位精度,最大采样电压是5V,也就是最小采样值大概在19mV左右,如果我将VR2的采样电压值加1输出的话,相当于VR2加19mV后输入到4管脚,刚刚提到电流变化率时电压变化率的100倍,那此时输出电流大概变化1.9A,变化幅度太大了,我该怎么改进这个方案,求大神指导~
我去问老师,老师说要平移放大,精度完全够,我完全没听懂,希望大家帮帮我

减小AD量程,PWM方式DA

顶一个

不懂啊
