DAC714datasheet没怎么看明白
时间：10-02
整理：3721RD
点击：
DAC714，TI的一款16位DA，可以输出正负10V，但是无论怎么都不能输出负的，也不知道是不是电路图接错了
这个11引脚和12引脚是相连的吗

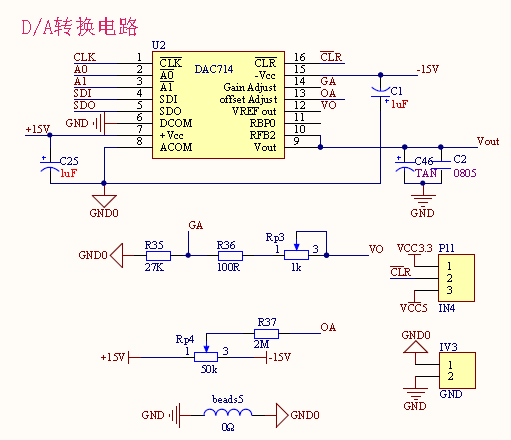

电路图如下，不知为何，总不能输出负电压，当输入为7FFF时，电压为9.97V，当为4000时，电压为7.46V，当为0000时，电压为4.96V，只有为8000H时，电压才为零，按道理，0000时为0，而8000H时就为负10V
双极性输出应该把pin 11和12短接在一起。
