DAC8581输出异常

你好，在做DAC8581时遇到一个奇怪问题：

我的参考电压Vref为2.5V。以下电压均可正常输出：

  +Vref ，-Vref /2， 0，-Vref/2 ，-Vref/2(即是2.5v，1.25v，0v，-1.25v，-2.5v)。

   但是，除了以上电压，均不能正常输出（也就是说，我想输出其它电压，SPI发送完成后，DA输出电压不变）。

  示波器测得时序及信号均没问题。恳请专家帮我分析分析，谢谢。

你好！

根据DAC8581的规格书，第3页的描述，其参考电压输入为3~ Avdd,  但你上述描述中，你的参考是2.5V，这应该不当。

可不可以在确认一下，顺便把你的原理图贴出来，大家一起看看。

谢谢，改为3.3V后还是那样。目前发出去了还没做好，所以是在板子上临时搭的一个。

是按照这个原理图搭的：

谢谢，改为3.3V后还是那样。目前发出去了还没做好，所以是在板子上临时搭的一个。

是按照这个原理图搭的：

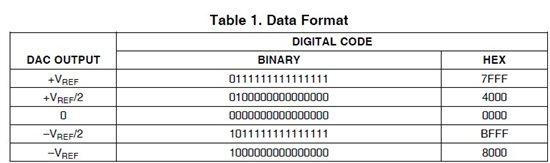

我补充说明下，下表中的均可输出，包括1FFF。起初我怀疑是信号问题，我降低SPI速率后问题如故。

 你好，能再帮我分析下吗，下面是我的示波器截图，SPI输出的是 5555H，SPI输出后DA输出不变。

你好！

你的时序应该没问题，附件是我们的code example。

我来申请个EVM测试一下，再给你回复！

好的，谢谢你的帮助

  谢谢，问题已解决，在做好的板子上发现一切正常。
