关于比较器

使用TLV3502做窗口比较器，两个输出再经过或非门，实现窗口比较。

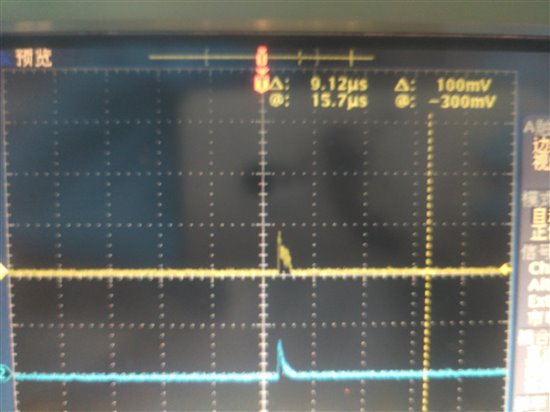

图中蓝色为触发信号，幅值在500mv-5V之间，应该输出5V方波，可实际输出为上图黄色波形，不知是哪里的问题。

你好，

你可以把原理图贴上来，让大家帮你分析下。

如果回答了您的问题，请帮忙点击确认，谢谢！

输入什么频率幅值的信号？是的，建议把电路图贴上来，以便分析。

亲，请把波形每个设置值一并上传。该图无法说明问题。另外，传下相关原理及PCB图。从波形直觉看，你的正反馈网络分布参数太大了。导致窗口比较失败。

好的，我马上贴

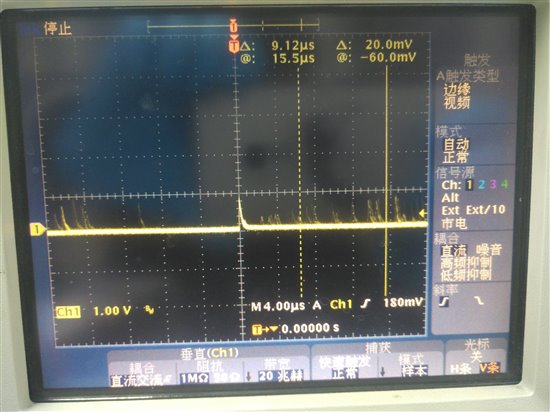

输入信号

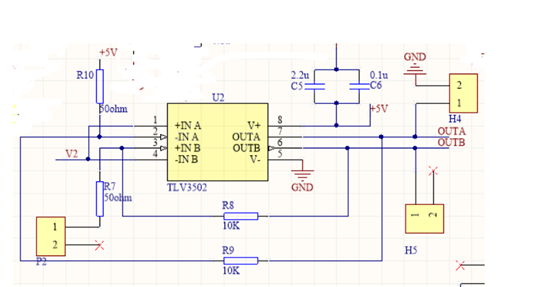

电路图为下方
