PGA281一放大128倍输出电压错误？

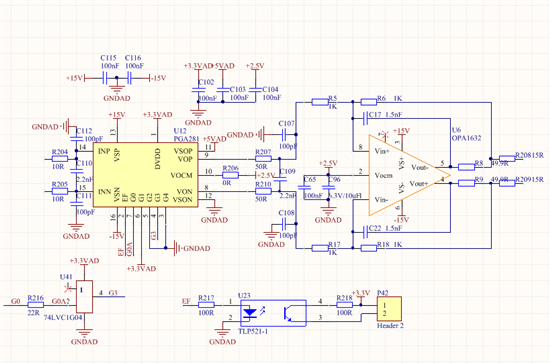

我PGA281放大1倍的情况下短路输入（14、15脚），输出（8、9脚）输出0.002V。在放大128倍时输出1.28V，其中9脚3.177V，8脚1.744.且不稳定。EF始终为低电平。如图已将R5，R17去除。

ER 始终为低电平，说明没有发生error 报警，放大倍数都是由数字控制端G0~G3控制，您输入是什么信号？放大1倍没问题，128倍输出有问题是吗？方便断开后面电路，单独验证下PGA281吗？

谢谢回答！我已经断开了。G2、G1恒定不变为0、1。G0、G3之间接了个非门。即G3~G0：0011增益为1,1010增益为128.

我现在按这种链接方式G4~G0:0_1010

我要输入的是+/-5V 脉冲信号。发现当无脉冲信号时ADS1271采集不是0，所以断开后级电路。我现在将PGA281输入短路，结果输出不是0，我有2片PGA281的芯片。结果1片输出1.3V，一片输出3.3V。还有当放大128倍时输入5V没问题吧（只是饱和了，不会损坏芯片）？

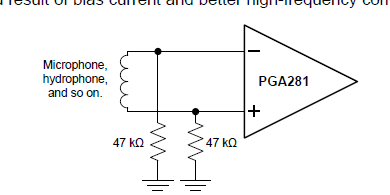

我这前级输入是个感应线圈，发现只有将感应线圈的一端接地增益才正常，可是我按图

加了47K电阻。

datasheet中的47Kohm是为了给输入偏置电流提供回流路径。您现在测试的结果是不加47Kohm就没问题是吗？

不加也不行！

只有这样才正常，可是这样就成单端输入了，我是要差分输入！

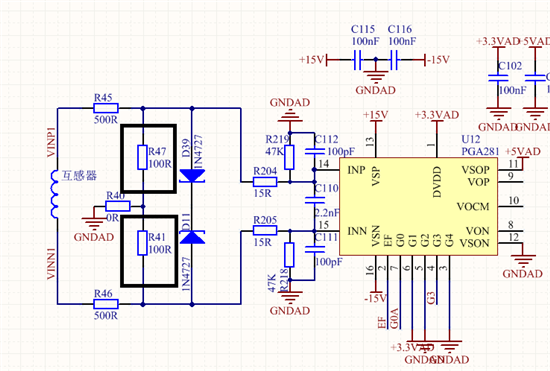

如图：R41,R47两个电阻越小越PGA281输出越接近理论值（可是这2个电阻太小会让我原信号失真）。我看资料PGA281明明支持完全差分信号，难道实际只支持单端输入信号？

麻烦您能继续看一下我的问题吗？
