OPA1632DR与ADS1271使用时OPA1632发烫，且会出现一定脉宽的偏移量。

我用OPA1632DR做前级驱动，但一上电就发烫，但基本能工作。可是会出现无规律、脉宽偏移，偏移量大约为20MV，时间均为70个DRDY即不到1.4ms。我的输入信号是+-2.5V

。

1.我用函数发生器直接输给ADS1271（与opa1632彻底断开）没问题。但抗干扰能力差精度低。

2.接在opa1632上正常采样就不行，如上图，

3.将信号直连在opa1632的Vout上（与ADS1271没有断开）也不行和上图一样。

4.如果将将信号输给opa1632输入端，用示波器看输出opa1632由于示波器精度问题根本看不出10MV级别的差异。

以下是原理图

希望有大神帮助分析一下，不甚感激。谢谢！

不知有人答复一下吗？这种偏移是为什么！如果是失调电压那也应该是整体失调，不会出现这种间歇性、等时间的突变。

你好

1）关于热，这颗的芯片的静态功耗确实比较大，建议1， 把供电电压降到8v左右，2，采用热焊盘,

2）关于波动，可以测试下基准，供电电压等波形，看有没有相关。

谢谢回答：

1.基准电压和电源电压很难测，因为20mv的偏移量太小，我的示波器看不出来。何有如果基准电压和电源电压有问题，但将信号直接接ads1271（不经过opa1632）没问题！他们的基准电压和电源电压是工地的。所以我觉得不是基准电压和电源电压的问题。

2.降低工作电压我可以试试！

还有。我用TH4521虽然不发热但也有这种情况。

请问，还有其他可能吗？因为我好几块板子全这样，有用隔离的不带隔离的。电源纹波肯定有点，但很微小，不可能用超高精度的电源，成本也接受不了。

1. 电源和参考源的测试可以用交流挡，看能否抓到尖刺。
2. 在运放输出反馈之后，负载电容之前，加15ohm电阻隔离下试试。
3. 这个偏移发生的频率  与 ADC 的采样率有没有关系？
4. 两个1n5822貌似没什么用，可否先撤了它试试。

首先，十分感激回答问题。

1.电源和2.5V纹波如下图，是有周期为几ns的纹波，但我的偏移量维持了1.4ms,没有这样的波动。

2.加了22ohm电阻还是那样。

3.和频率有一定关系，我改变ADS1271的晶振，他的干扰恒为70个DRDY.

4.将信号直接接ADS1271的AINNP,AINNN（和前级彻底断开），就没有这种偏移，但抗干扰能力差，我是用于瞬变电磁测量，靠线圈接收发回磁场信号，主要是晚期信号，稳压管用于钳位，最高是+-24V但实际输入只要+-2.5V，ads1271的量程就是+-2.5V。

5.1n5822去掉后偏移量稍微小点，但还是有。

这是我没有处理的数据，看不出波动。因为只要看后面晚期信号，就是后面接近0V的数据段，进行对数处理以后看出后面信号的偏移量明显。看原AD数据，也是那样,正好偏移70个DRDY。

说明一下，对数处理功能就是压缩原大信号，放大后期微弱信号。

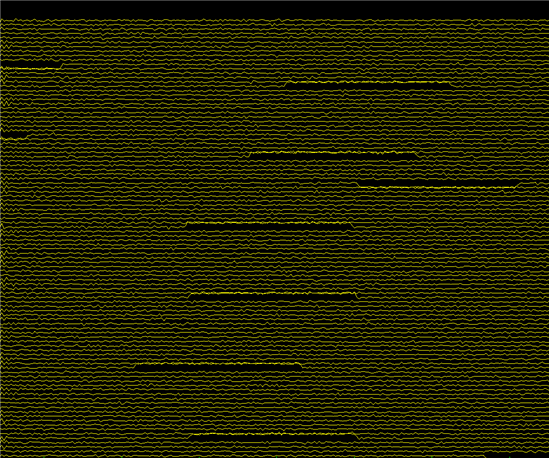

看错了，偏移发生的频率 总体上固定的，但不完全周期性出现。出现的时间恒为1.4ms,和DRDY（晶振）没关系。图中红色和蓝色条状就是偏移量。

你好

从下面3个方面再试下：

1，运放输入接0v

2.Vcom直接REF输出，不要经过运放。修改时尽量把器件去的完整点，不要受到交叉干扰。

3. 把输入到ADC的电容减小或者直接拿掉测试下

是不是OPA1632的功耗太大引起的，可以用THS5424，最后问题解决没有？
