关于LMH6702增益的问题
时间：10-02
整理：3721RD
点击：

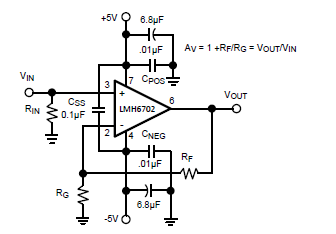

各位好，我使用手册上的2倍增益电路，反馈电阻用237欧姆

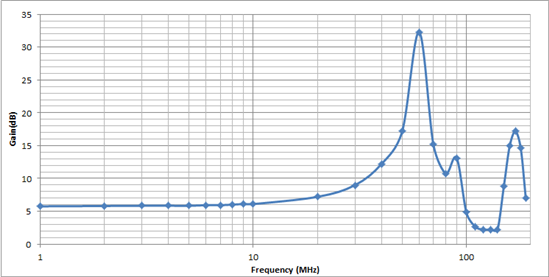

输入信号为DDS输出滤波后的正弦信号，Vp-p约为150mV，扫频后测得的增益曲线如下：
这和手册上给的曲线相差太多，这是什么原因呢？
你这个电路, 确实差别很大.
这是个普通的同相放大电路, 但在 60MHz 附近有一个增益峰值, 会不会是闭环回路里的寄生参数引起的, 比如寄生电感

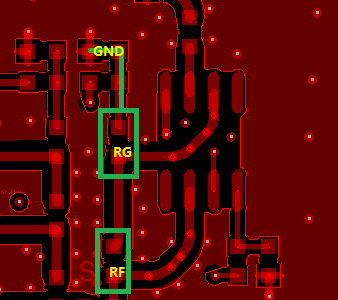

谢谢回复！这块电路的走线如上，环路部分都在top层，你所说的寄生参数会在哪部分呢？
重新改变layout，缩短反馈路径，问题依旧
