pH测量设计中用UAF42 二级陷波器陷50Hz工频干扰 问题贴

尊敬的各位大神，求指点！

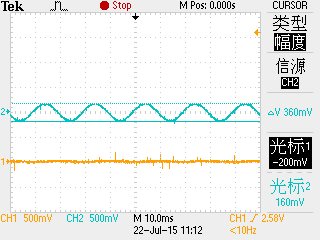

在做一个检测pH的电路，探头出来的信号直流电压值，随着pH的不同而不同。实际中，经过放大电路后，出来的是正弦波，如图（一）的1信号。考虑应该是工频干扰，所以用UAF42进行陷波处理。

图（一）

先用洞洞板做了一级陷波，用信号发生器出50 Hz正弦波，电路参考论坛中已有的设计。昨晚实验效果显著，50Hz减少了10倍。如下图。2为输入信号，1为一级陷波后的信号。

图（二）

因为若仅将信号通过一级陷波，UAF42会将信号反向，正信号变成负信号。考虑到希望增加陷波效果，同时不改变信号正反向，于是增加二级陷波。原理图如图三。模拟效果很好。

图（三） TINA模拟

但今天实际测试中，二级陷波效果如图一中的2信号，无法完全将信号陷波到平直状态，峰峰值差380 mV。无法再减少此峰峰差值。很奇怪做不出图二的效果。

不给二级陷波的洞洞板提供信号，示波器仍然接在陷波输出端VF2处，发现如图（四）中依旧有380 mV的干扰在。所以自己判断，不是二级陷波效果不佳，而是电源引入的干扰。供电采用+12V 电源适配器，-12V是ICL7660。

图（四）

我的问题是：

1、为什么同样的电源和板子，昨晚实验效果和今天上午实验效果有明显差别。昨晚正负1V信号的正弦波能够陷波到正负100 mV，而今天不论是二级陷波还是一级，都不行。

2、380 mV的峰峰差值，是我判断的电源引入的干扰吗？如果是，该如何滤除，改进呢？是用LDO稳压电源来给UAF42供电吗？

TINA仿真如附件

亲；由于温度、残余焊渣等问题，洞洞板问题是比较多的。建议做PCB吧。另外；这类设计对参数比较敏感，需要用比较高级别器件。

刚用示波器探头，在空气中都有峰峰值380 mV的正弦波检测到……靠近洞洞板，还没有触碰到，信号也在加强……

我用的是AD8663做跟随和加法，300fA的偏置电流，TLC2652A做放大

示波器电源插头的地线；你是如何处理的？

不好意思，谢谢大家关注。刚把板子lay好，送出去了。示波器的电源插头是直接插在插线板上的。

后来才知道，板子没有上电，示波器虽然会有正弦波出现，但是只要有信号到示波器的探头，示波器就会准确抓出信号，原先示波器的正弦波就消失了。因为示波器刚校准过，所以不是示波器的问题。

但是UAF42的陷波，不论是一级还是二级陷波，我实验的效果都不好，完全依照论坛里面的原理图来做的。电阻是用1%精度的。也不知道为什么。

后来改用了二阶巴特沃斯低通滤波器，就滤除了干扰，得到能够接受的信号。

个人感觉，陷波还是比较难做……
