30M,5mV信号放大到5V用什么芯片较好

同时，将5V，10M的信号衰减到100mV，用什么芯片较好。我用的OPA637来衰减，可是在增益接近一的时候就自激。求指导

你好，

1、30M的信号放大1000倍，建议是用多级级联的低噪声宽带运放，可以到TI的选型工具选择合适的，下面是工具连接：

  http://www.ti.com/lsds/ti/amplifiers-linear/operational-amplifier-op-amp-products.page

2、对于你的将5V，10M的信号衰减到100mV,不建议使用一般的运放，将Rf设置成小于Rs的形式，推荐你用VCA810 VCA822系列的压控增益可控放大器，前者可以衰减到40db。

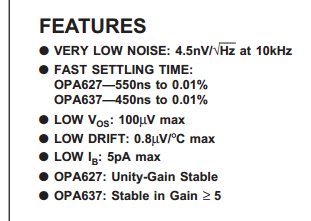

3、opa627是单位增益稳定的，然而opa637要在增益大于等于5的时候才能稳定工作，要使的单位增益稳定，需要自行补偿，请查看手册详细说明。

真心感谢您的回答！为什么不用运放呀，使用可控增益有什么好处呢？好人一生平安呀

您好，我还有就是想问一下，由于5mV的信号太弱了，要不要用到差分放大，还是选择低噪声的芯片直接放大

你好，

利用运放衰减的电路你发上来，我给你分析下。谢谢

因为你的这个信号频率比较高，仪表放大器是满足不了了。建议你用低噪声运放做前级放大也是没问题，可以试试opa820，前不久刚做过，放大5mV信号效果很好，设计电路布局时稍微注意下就好。

您好！

    我的原理图使用LM358画的，实际用的是OPA637，就是用两个反向放大器级联的

你好，

常规的运放不建议工作在增益小于1的条件下。

可控增益放大器本身就可以对信号进行衰减以及放大，效果要好一些。

推荐VCA810实现，单级可以衰减到40dB

再次感谢您的回答，可是要求用模拟器件，使用可控增益放大需要DA控制。只能用模拟器件来实现。您能不能推荐一下大神。

楼主你好！

这个问题在论坛里面以前的帖子有讨论过。

不建议使用任何放大器作为衰减器使用。OPA637是一款非但未增益稳定的放大器，不能工作在G<5的环境。

正确的做法是，电阻分压，然后通过运算放大器跟随输出。

你好， VCA810并不是非得要用DA控制啊，做个电压参考就可以了。

你的衰减是固定的，还是要求可调呢？要是固定的很简单，给一个特定的电压就实现了，就是用电阻衰减网络也很容易就解决了呀。

如果是要求可调的，那就选择增益可控的来实现吧

您好，非常感谢您的回答。能不能给我一个电路图。

你好，这个是vca810的电路。

电阻衰减网络应该很简单，网上资料很多的。

本人最近在做宽带直流放大器，请问30M5mv的信号为什么差分放大电路不能做前级，真心请教

你好，

“本人最近在做宽带直流放大器，请问30M5mv的信号为什么差分放大电路不能做前级，真心请教”

你有设计前级差分电路么？不可行？发电路上来共同探讨下。

你好，我的方案是网上找的，请问你也在做吗？

你好！请问opa627的增益带宽积是多少？在datasheet里面没有找到。

我最近在做一个5MHz信号0-50dB放大电路，用的LMH6643，振荡了，而且去除振荡后 在0dB处也不平坦。增益随着频率的上升而增大。

所以我可以用opa627去做吗？

谢谢。
