opa842跟随问题

时间:10-02 整理:3721RD 点击:

我用opa842连了个简单的跟随器,就是输出端直接反馈到反向端,为什么输出会衰减为一半?

第二个问题,用opa842连个同相放大器(反馈网络电阻为1:1),为什么输出会放大十倍甚至几十?

可否提供完整的电路图方便分析,包括输入端的串联电阻以及输出端的电阻,包括输入信号

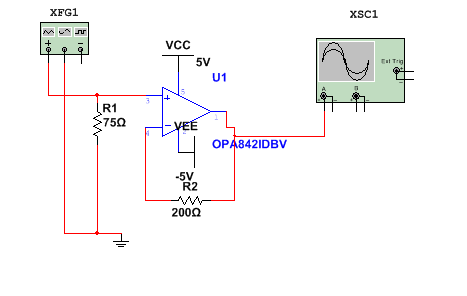

前面芯片坏了,所以不准。但是另外我想问,下面这个做出来,测试时,它放大的20Mhz的信号,怎么解决?

测试条件:20mv 50Khz

仿真是没问题的。

OPA842的单位增益带宽可以达到400MHz,你所说的放大的20MHz的信号怎么解决具体是一个什么样的概念?

就是说,我想跟随的是50Khz的信号,但示波器出来的是20Mhz的,,就是说这里放大了很多干扰信号,,我要怎么设置我的电路才能得到我要的50Khz呢。

是否仿真时输出端得到的是50KHz的信号,实际测试时得到的是20MHz的信号,这样的话可以考虑在输入端加入低通滤波电路来滤除高频干扰信号。

是根据w=1/RC,,这个设计吗?

是的。可以根据OPA842的数据手册来搭建相应的验证电路。
