利用modelsim仿真MegaWizard_Plug-in调用的pll IP核时钟无法实现

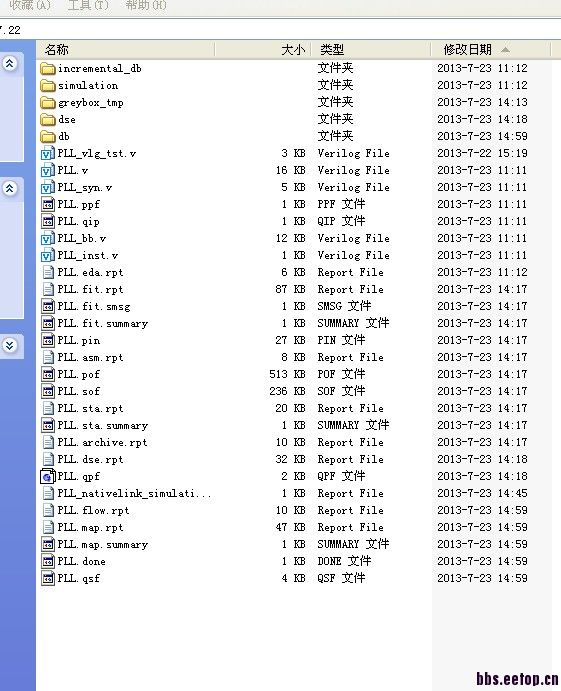

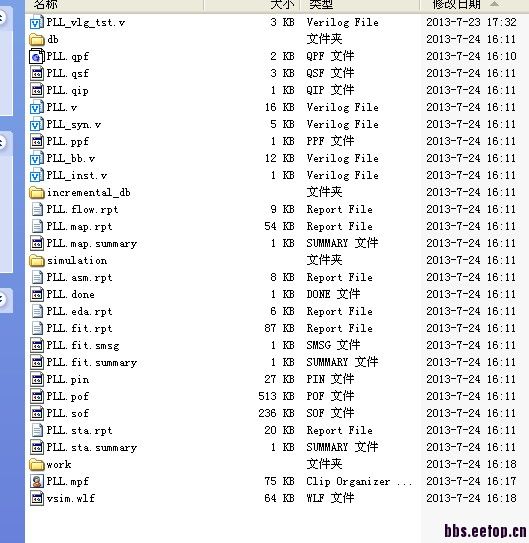

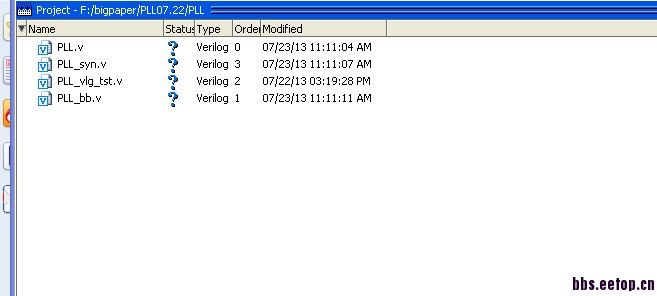

如题，我生成了文件

，其中PLL_inst.v为我自己写的testbench，利用modelsim仿真，

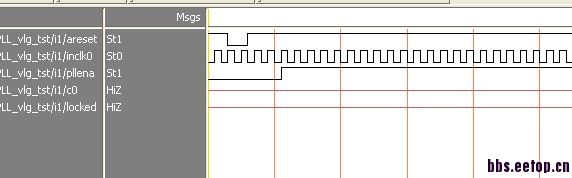

，仿真结果如图

，testbench：

1. `timescale 1 ps/ 1 ps

2. module PLL_vlg_tst();

3. // constants

4. // general purpose registers

5. reg eachvec;

6. // test vector input registers

7. reg areset;

8. reg inclk0;

9. reg pllena;

10. // wires

11. wire c0;

12. wire locked;

13.

14. // assign statements (if any)

15. PLL i1 (

16. // port map - connection between master ports and signals/registers

17. .areset(areset),

18. .c0(c0),

19. .inclk0(inclk0),

20. .locked(locked),

21. .pllena(pllena)

22. );

23. always #10 inclk0=~inclk0;

24. initial

25. begin

26. inclk0 =0;

27. areset = 1'b1;

28. pllena = 1'b0;

29. #30 areset = 0;

30. #30 areset = 1;

31. #50 pllena = 1;

32. end

33.

34. endmodule

复制代码

C0没看到时钟啊

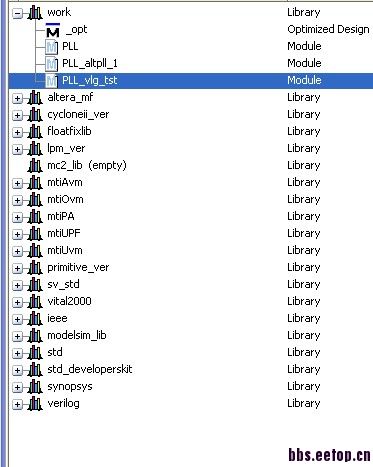

我用modelsim仿真fifo，pll的时候，都要将altera_mf.v220model.v库文件添加到Library file 的搜索目录下，如这样：
-vD:\Verilog_Work\Quartus_work\MegaWizard\altera_mf.v
-vD:\Verilog_Work\Quartus_work\MegaWizard\220model.v
在Compile菜单下的Compile Option下，有VHDL和Verilog两个页，我钟意Verilog。

对，楼上有理，上面两个文件为其仿真库文件

回复 3# element5

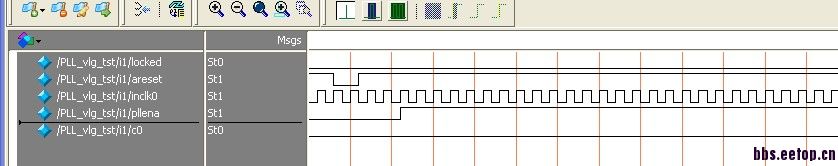

我按照您的建议，进行了仿真，也就是把altera_mf 和220model.v仿真库文件加入了列表，但是仿真结果依旧不成功。求助

现在您的问题解决了吗
