LabVIEW中链接PLC时PLC地址的问题

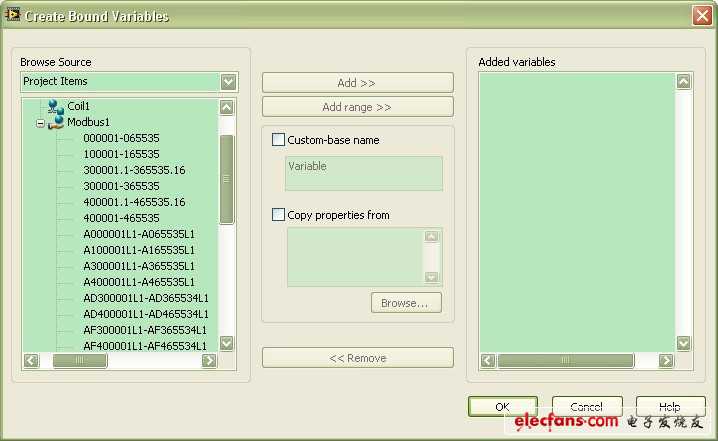

最近学习了下LabVIEW的用法，用的版本是LabVIEW 2012.Of3，也是这几天连了下PLC，在链接PLC的时候要Create Bond Variable...找到建立的I/O Server之后就可以选不同地方的地址的Coil或者Register了，如图：

对于Modbus TCP/IP也是小小学习了下，知道从0XXXX,1XXXX,3XXXX和4XXXX的不同用法，但是似乎这边多了一位，有点闹不明白，而且还有许多不同地址范围的选择，在网上查了下也没有结果。
后来才知道，我们在使用的PLC的地址都是用户自己定义的，从0开始，没有像一般Modbus的地址区分，但是尝试添加double的variable的时候（我们有对应的地址表）也会出现问题，boolean倒是能显示就是位置和在PLC寄存器的对应的位置不一样。
所以想请教各位大神：
这边的地址是根据什么来编排的?
还有中间很多不同种类的地址范围可以应用在哪里?
对于自己configure过的PLC的地址在这个情况下该如何应对?
非常感谢你们的回复！

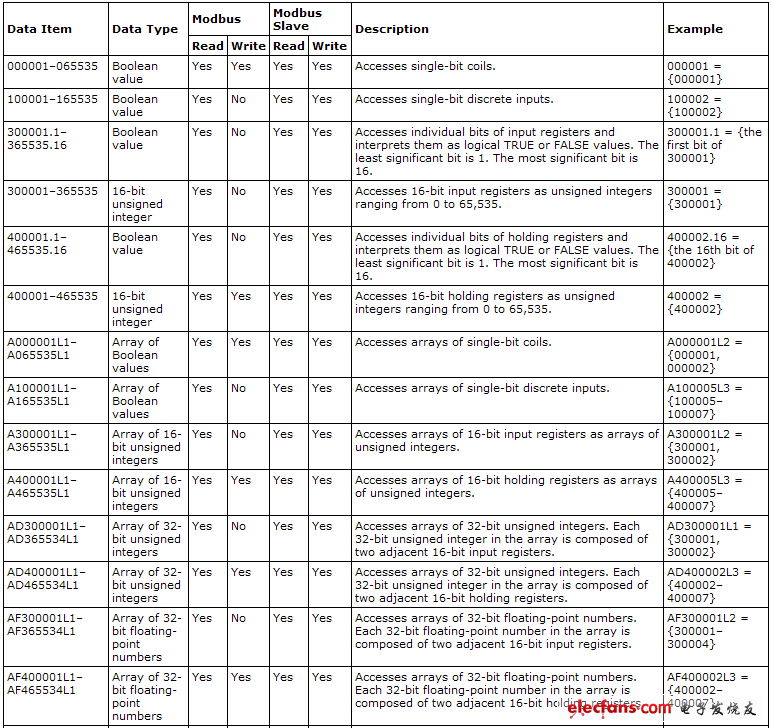

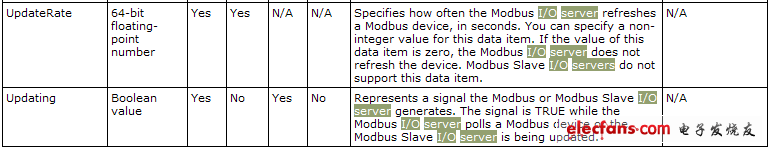

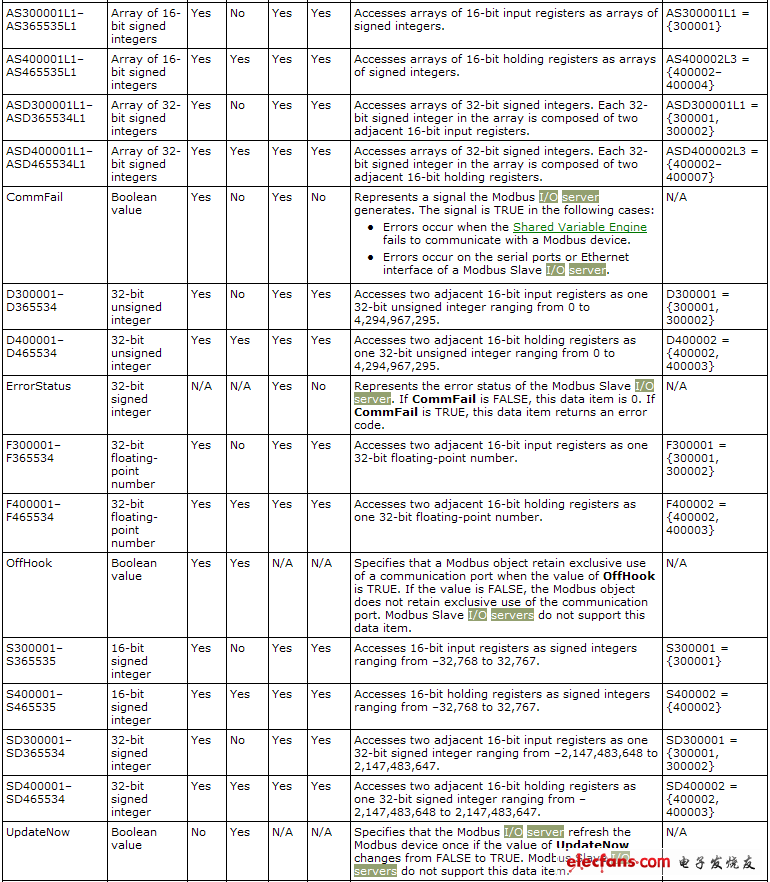

呃，后来在帮助里面找到答案了，给大家分享下吧：

具体怎么用还没弄明白，继续加油！

电脑跟PLC之间要接一个232或者是485的通信设备是吗?你用的是什么型号的PLC啊  我最近也在弄这个东西

不错！

用的是Schneider的PLC，然后电脑和PLC还有其他设备都是通过Switch相连的。

谢谢您啊！还请多指教！

尝试了比较多次才明白原来后面的五位从00001到65534才是真正的寄存器地址，之前的只是表示它存储的数据的格式（如：Boolean或者holding register），再之前的字母就可以参考前面贴的图。例如F401102就是在PLC中地址为1100的格式为floating point的holding register在LabVIEW中的地址（注意：在LabVIEW中之前有个offset，大小和存储的数据大小一致，如在PLC中是100开始的boolean，在LabVIEW中就是101开始；而在PLC中100开始的Floating point（32-bit），在LabVIEW中就是102开始）。
总算明白。

是TCP/IP通讯的吗

似乎有点看不懂啊

这系统是win8么?

大家一起学习共同进步
